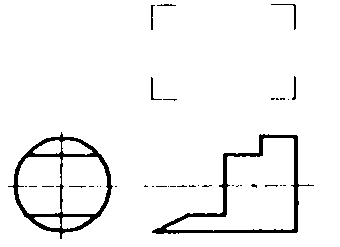

下圖所缺視圖正確的為

電腦輔助機械設計製圖 · 乙級 · 視圖 · Q130

4 / 5

本題需要考生具備扎實的工程圖學空間想像能力，透過多個視圖之間的相互對應來判斷正確的外形與輪廓。選項中包含多個相似但局部細節或隱藏線處理錯誤的干擾圖形，必須嚴格檢視每一條稜線與幾何特徵的投影位置，才能在眾多選項中排除陷阱並選出完全符合投影規則的圖形。

④

:此視圖符合正投影原理，與題目所給視圖能正確形成長對正、高平齊、寬相等的投影對應關係，所有可見線與隱藏線的表達均正確。

"此類視圖補全題型常考正投影三視圖的對應關係。解題關鍵在於掌握長對正（主視圖與俯視圖）、高平齊（主視圖與側視圖）、寬相等（俯視圖與側視圖）三大原則。實務上需特別注意隱藏線（虛線）的正確表達，以及斜面/圓孔/倒角等特徵在不同視圖中的投影變化，避免將第三角法與第一角法的投影方向混淆。"
