Q216.
關於輔助視圖，下列敘述何者正確？

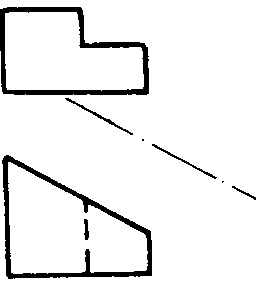

電腦輔助機械設計製圖 · 乙級 · 視圖 · Q216
難易度分析
4 / 5
本題涉及多項投影幾何與視圖配置的綜合觀念，必須同時掌握輔助視圖的投影本質、局部繪製的實務應用以及視圖調整時的附加標註規範。由於包含複數正確選項，且各選項分別針對不同的視圖特性進行考核，缺乏全盤且精確的幾何概念容易產生判斷失誤。
正確答案 (複選)：①, ③, ④
- ① 通常僅繪製局部輔助視圖:輔助視圖通常僅繪製局部區域，聚焦於斜面或傾斜面的真實形狀，避免繪製完整視圖以節省時間並提升圖面清晰度。
- ③ 輔助視圖是依據正投影原理繪製:輔助視圖嚴格依據正投影原理繪製，投影線垂直於輔助投影面，確保傾斜面的幾何特徵能正確展開呈現。
- ④ 輔助視圖必要時亦可旋轉，並加註角度及符號:為方便讀圖與配置，輔助視圖可依需要進行旋轉配置，但必須加註旋轉符號及角度標示，以維持投影關係的可追溯性。
錯誤選項解析
- ② 複斜面之實形出現在第一輔助視圖上:複斜面的實形無法直接出現在第一輔助視圖上，必須先建立該斜面的邊緣視圖（Edge View），再以此為基準繪製第二輔助視圖才能求得實形。
Learning Tip
"此類題型常考單斜面與複斜面的差異：單斜面只需一個輔助視圖即可求得實形，而複斜面需經過邊緣視圖→第二輔助視圖兩步驟。另外需留意局部輔助視圖的繪製原則與旋轉視圖標註規範，避免與一般正投影视圖的配置規則混淆。"
學員答題分佈
①通常僅繪製局部輔助視圖0%
②複斜面之實形出現在第一輔助視圖上0%
③輔助視圖是依據正投影原理繪製0%
④輔助視圖必要時亦可旋轉，並加註角度及符號0%
