Q79.

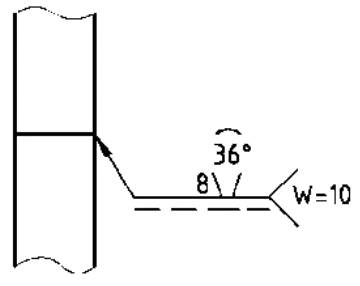

左圖所示之銲道詳圖，其銲接符號標註為
電腦輔助機械設計製圖 · 乙級 · 工作圖 · Q79
難易度分析
4 / 5
本題考查銲接符號圖面資訊的轉換與標準規範的對應能力。考生必須同時掌握基準線上下側配置、幾何形狀以及符號方向性等多重視覺細節，選項間包含高度相似的干擾圖形，細微的標示方向或位置差異即會導致判讀錯誤，需具備扎實的製圖規範基礎方能正確辨識。
正確答案：③
③ :此銲接符號正確對應題目銲道詳圖，其基準線、箭頭線、銲道符號形狀及尾註均符合 CNS 2473 銲接符號 之標準標註規範，能準確表達銲接施工要求。
:此銲接符號正確對應題目銲道詳圖，其基準線、箭頭線、銲道符號形狀及尾註均符合 CNS 2473 銲接符號 之標準標註規範，能準確表達銲接施工要求。錯誤選項解析
- ①
:此銲接符號的基準線上下位置配置與銲道符號形狀不符合題目銲道詳圖所示之規格，符號標註方向或銲道類型判讀有誤。 - ②
:此選項之銲接符號幾何圖形或箭頭側/非箭頭側的標示位置與原圖銲道詳圖不一致，可能混淆了不同銲道類型的標準符號表示法。 - ④
:此選項的銲接符號組合方式或尺寸數值標註位置與題目詳圖不符，違反銲接符號中符號應置於基準線正確側的原則。
Learning Tip
"銲接符號標註為機械工作圖的重要考點，需熟記 CNS 2473 規範中各類銲道（角銲、槽銲、塞銲等）的標準符號形狀。常考陷阱包含：基準線上下側分別代表箭頭側與非箭頭側、銲道長度與間距的數字標註順序、以及尾註（如銲接方法或檢驗標準）的正確寫法。實務上須注意符號方向不可顛倒，否則將導致施工錯誤。"
