組合件之公差標註，下列何者正確？
電腦輔助機械設計製圖 · 乙級 · 工作圖 · Q131
難易度分析
4 / 5
本題涉及多個選項的綜合判斷，需同時檢視尺寸線的延伸位置、特徵基準的選定以及公差代號的大小寫規範。由於必須逐一比對多個圖形的製圖細節，且屬於多重選擇題，需要對機械製圖標準有高度的熟悉度才能完整辨別，因此綜合判定為結構較為嚴謹的題型。
正確答案 (複選)：②, ③, ④
- ②

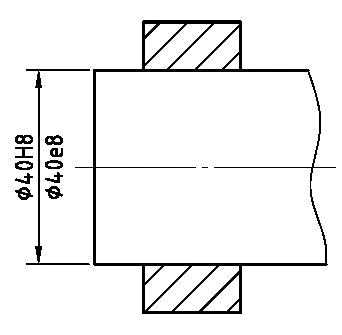

:尺寸線正確終止於孔的內徑表面，H8為基孔制公差帶代號，符合組合件配合公差標註規範。 - ③

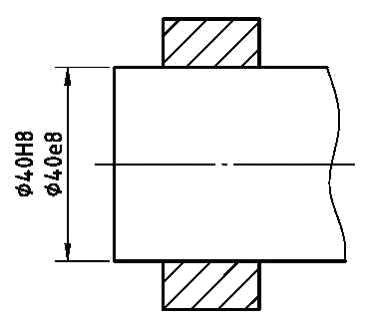

:φ40H8與φ40e8分別標註孔與軸之公差，尺寸線位置正確，符合基孔制間隙配合之標準標註方式。 - ④

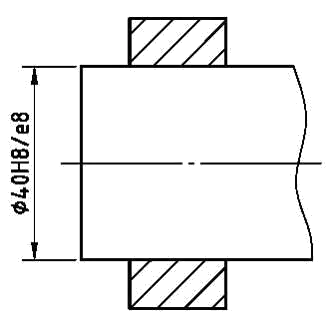

:採用複合標註法將孔軸公差合併表示（φe8/φ40H8），為組合件中常見的簡化標註方式，符合CNS製圖標準。
錯誤選項解析

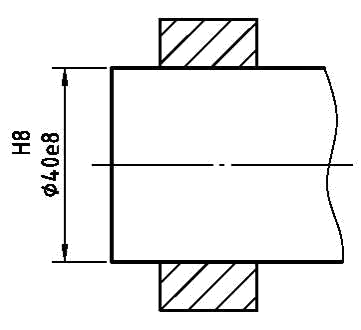

- ①
:尺寸線延伸至外圓表面，但孔公差應以內徑為基準標註，此標註方式會造成基準面混淆。
Learning Tip
"組合件公差標註關鍵在於：(1)尺寸線必須終止於被標註特徵之實際表面；(2)基孔制(H)與基軸制(h)不可混用；(3)孔公差帶代號大寫、軸公差帶代號小寫。常見陷阱為尺寸線延伸錯誤或公差帶符號大小寫顛倒。"
