Q22.

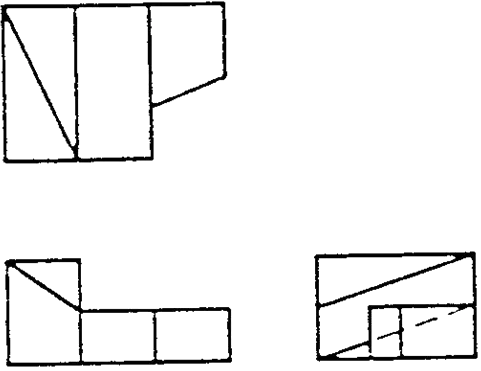

左圖的立體圖為
電腦輔助機械設計製圖 · 乙級 · 3Ｄ模型圖 · Q22
難易度分析
3 / 5
本題需要將二維的正投影視圖轉換為三維立體圖，測驗考生對於空間幾何形體的還原能力與視圖對應技巧。作答時必須同時考量多個方向的投影特徵，辨識平面、斜面與凹槽的相對位置及幾何形狀。各選項間的細微差異要求考生具備高度的空間想像力，精確比對各個視圖的輪廓與線條細節，才能在眾多相似形體中排除干擾並選出正確的對應圖形。
正確答案：①
① :正投影對應正確：此立體圖的俯視圖左側呈現V形溝槽（兩斜線交會於中線），右側為平面；前視圖左上角有矩形凹口且內含斜面，與題目給定的兩視圖幾何特徵完全吻合。
:正投影對應正確：此立體圖的俯視圖左側呈現V形溝槽（兩斜線交會於中線），右側為平面；前視圖左上角有矩形凹口且內含斜面，與題目給定的兩視圖幾何特徵完全吻合。錯誤選項解析
- ②
:凹槽形狀錯誤：此選項左上角的切口為階梯狀直角凹槽，缺少題目前視圖中所示的對角斜線特徵，且頂部V形溝槽的幾何關係與俯視圖不符。 - ③
:結構特徵不符：此立體圖的凹口深度與斜面配置與題目前視圖不一致，可見邊線數量過多，無法對應到給定正投影中的簡潔線條佈局。 - ④
:頂部輪廓錯誤：此選項頂部的V形溝槽開口方向與寬度比例異常，且正面凹口處缺少必要的隱藏線或實線支撐，與俯視圖的對稱性不相符。
Learning Tip
"多視圖對應關鍵：解讀此類題目需掌握「長對正、高平齊、寬相等」原則，特別注意斜面的投影特性——當斜面同時出現在俯視圖（兩斜線）與前視圖（單斜線）時，代表該處為楔形切除。常考陷阱在於忽略凹口內的細部斜線，誤選僅有直角切口的選項。"
