Q26.

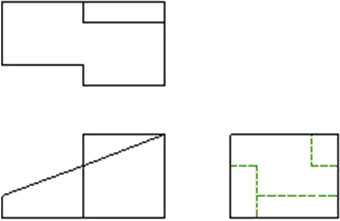

左圖的立體圖為
電腦輔助機械設計製圖 · 乙級 · 3Ｄ模型圖 · Q26
難易度分析
4 / 5
本題需要高度的空間想像力與圖學投影概念。測驗重點在於立體圖形與多視圖之間的轉換關係，考生必須精確掌握各個視圖方向的投影對應、方位配置及幾何特徵。由於選項中包含多個相似形狀的干擾圖形，極易因視圖方向混淆或方位判讀錯誤而失分，因此需要仔細比對各個視圖的細節才能正確判別。
正確答案：④
④ :此選項正確呈現原題立體圖的三視圖投影關係，各視圖的長寬高對應、稜線位置及幾何特徵均符合正投影原理與第三角投影法規範。
:此選項正確呈現原題立體圖的三視圖投影關係，各視圖的長寬高對應、稜線位置及幾何特徵均符合正投影原理與第三角投影法規範。錯誤選項解析
- ①
:此選項的三視圖投影關係與原題立體圖不符，可能為視圖方向錯誤或特徵面投影位置不正確。 - ②
:此選項的幾何特徵或倒角/圓角細節與原圖不一致，常見錯誤為稜線數量或孔位配置判斷失誤。 - ③
:此選項的立體形狀與原題圖的正投影對應關係錯誤，可能混淆了前後視圖或上下方位的判讀。
Learning Tip
"此類3D立體圖判讀題型常考第三角投影法的視圖對應關係。解題關鍵在於確認主視圖、俯視圖、側視圖之間的長對正、高平齊、寬相等原則，並注意隱藏線與中心線的正確表達。實務上易混淆第一角與第三角投影的視圖配置位置，需特別留意。"
