(本題刪題)兩角柱體之相交，其正確的投影視圖為

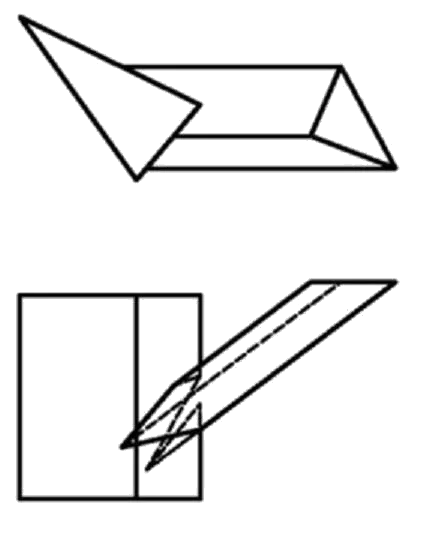

① :此為兩角柱體相交的正確投影視圖。當兩稜柱相交時，其相貫線應沿著兩柱體表面的交線正確投影，稜線的交會點必須符合正投影法則，且可見性判斷正確。

錯誤選項解析

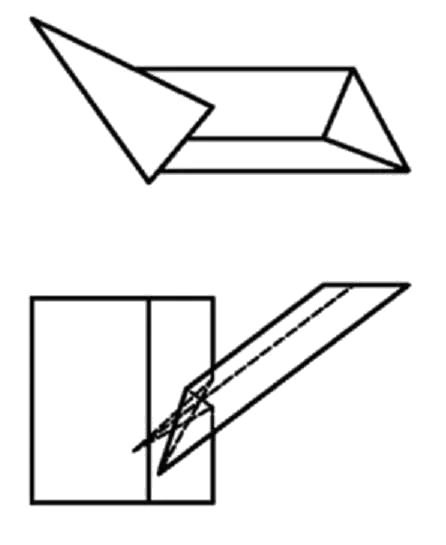

• ② :此選項的相貫線投影有誤。兩角柱相交時，交線應在重疊區域內形成連續的封閉曲線或折線，此圖的稜線對應關係不符合正投影原理。

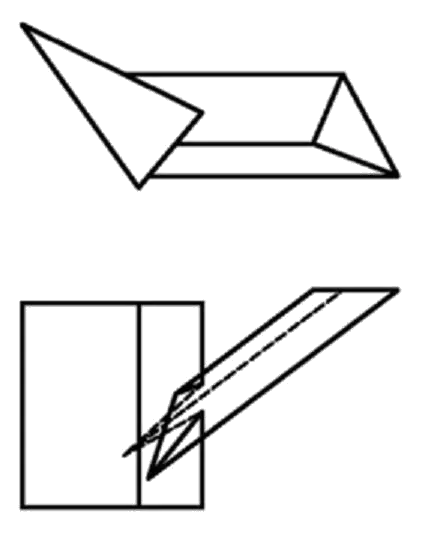

• ③ :此選項的視圖對應關係錯誤。角柱體相交時，其交點位置應由兩柱體表面的實際相交情況決定，此圖的投影方向或可見性判斷不正確。

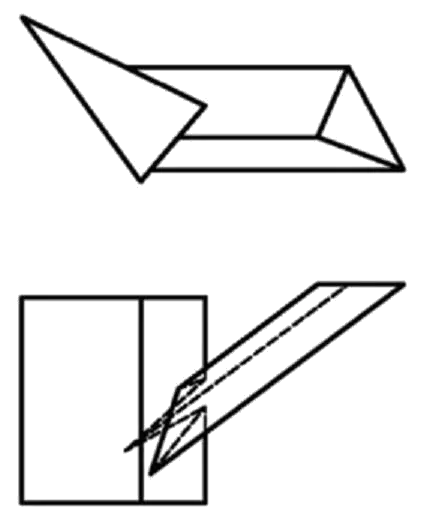

• ④ :此選項的幾何投影關係有誤。兩角柱體相交產生的相貫線必須符合第三角投影法的對應規則，此圖的稜線交會方式與實際幾何關係不符。
