Q20.

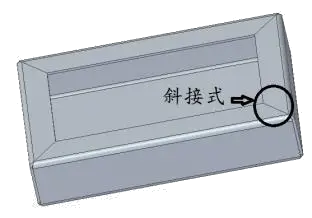

圖示圓圈位置，板金件專有名詞為
金屬成形 · 乙級 · 識圖與製圖 · Q20
難易度分析
3 / 5
本題要求區分板金加工中相似的專業術語，需能精確辨別單一零件結構與零件間接合方式的定義差異，具有一定的辨析度。
正確答案：③凸緣接合
③ 凸緣接合:凸緣接合（Flange Joint / Flange Seam）是將兩片板金件的邊緣分別彎折成凸緣形狀後，再相互扣合或鉚接的接合方式，為板金加工中常見的永久性接合工藝。
錯誤選項解析
- ① 凸緣:凸緣（Flange）是指板金件邊緣經彎折加工後形成的突出部分，主要用於增加工件的剛性與強度或作為接合面，但此名詞僅指單一工件的彎邊結構，並非指兩工件的接合狀態。
- ② 止裂口:止裂口（Relief Cut）是在板金彎曲或折邊前，於彎曲線末端預先切割的缺口或孔洞，目的是防止材料在成形時產生撕裂或應力集中，與圖示的接合結構無關。
- ④ 接頭:接頭（Joint）為泛指兩工件連接處的廣義名詞，涵蓋搭接、對接、角接等多種形式，但未能精確描述圖示中利用凸緣結構進行接合的特定工藝特徵。
Learning Tip
"板金識圖題型常考專有名詞的精確定義與結構辨識。需特別區分「單一工件特徵」（如凸緣、止裂口）與「接合方式」（如凸緣接合、搭接、鉚接）的差異。實務上，止裂口的位置通常位於彎曲線起點或轉角處，而凸緣接合則可見於兩片工件邊緣的扣合結構，作答時應仔細觀察圖示中工件的相對位置與成形特徵。"
學員答題分佈
①凸緣0%
②止裂口0%
③凸緣接合0%
④接頭0%
