Q28.

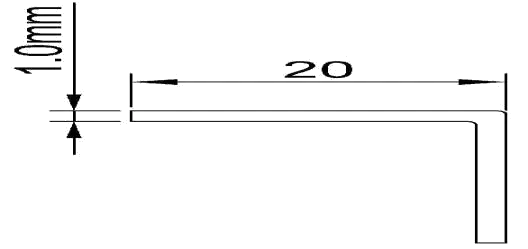

如下圖，厚度1mm 鋼板，使用CNC 折床單邊伸長量為0.8mm 之材料，製作20mm 之邊緣，則NC 折床後導規調整的距離為
金屬成形 · 乙級 · 彎曲成形 · Q28
難易度分析
2 / 5
本題考查 CNC 折床加工中後導規設定的基礎計算能力。考生需能正確區分成品尺寸與伸長量，並將兩者進行正確的算術運算，且需注意排除板厚等干擾數值的影響。
正確答案：③19.2mm
③ 19.2mm:19.2mm 為正確答案。後導規調整距離 = 成品邊緣尺寸 - 單邊伸長量，即 20mm - 0.8mm = 19.2mm，此為 CNC 折床彎曲補償 的基本計算原理。
錯誤選項解析
- ① 20mm:20mm 為成品邊緣的設計尺寸，未考慮 單邊伸長量，折床後導規需預留材料彎曲時的伸長補償，故此數值不正確。
- ② 19.8mm:19.8mm 的計算基礎有誤，僅扣除 0.2mm 的伸長量，與題目給定的 0.8mm 伸長量 不符。
- ④ 19mm:19mm 扣除量過大（1mm），相當於誤將 板厚 當作伸長量計算，與題目給定的 0.8mm 伸長量 不符。
Learning Tip
"折床後導規設定 是金屬成形檢定的常考題型，核心公式為 後導規距離 = 成品尺寸 - 伸長量。考生常混淆 伸長量 與 板厚 或 彎曲半徑 的關係。實務上，伸長量會因 材料種類、板厚、V 型槽寬度 及 彎曲角度 而異，需依實際加工條件查表或經驗值修正。"
學員答題分佈
①20mm0%
②19.8mm0%
③19.2mm0%
④19mm0%
