Q8.

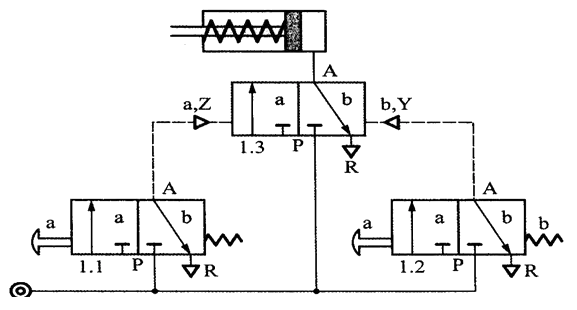

如下圖所示之單動氣壓缸控制迴路，係採
機工類共同科目 · 乙級 · Q8
難易度分析
2 / 5
本題考查氣壓控制基本架構的定義辨識。需透過分析控制信號傳遞路徑，判斷其是否包含主控制閥之中繼層級，屬於基礎概念的應用分析，無複雜推論過程。
正確答案：②間接控制
② 間接控制:間接控制是利用小型信號閥（如 3/2 按鈕閥 1.1、1.2）產生控制信號，經梭閥（OR 邏輯）後驅動大型主控制閥（5/2 雙氣動閥 1.3），再由主閥切換氣源驅動單動氣壓缸。此架構可減少操作力並實現多點控制，為典型的間接控制迴路。
錯誤選項解析
- ① 直接控制:直接控制是指手動閥或信號閥直接連接並驅動氣壓缸，中間不經過任何中間切換閥。此迴路中信號閥（1.1、1.2）並未直接連接氣壓缸，而是透過梭閥將信號傳遞至主控制閥（1.3），故不屬於直接控制。
- ③ 伺服控制:伺服控制需使用伺服閥或比例閥，並搭配位置/速度感測器進行連續精確控制。此迴路僅使用標準開關式方向閥，無任何比例或伺服元件，故不屬於伺服控制。
- ④ 閉迴路控制:閉迴路控制需具備回饋機制（如位置感測器、壓力感測器），將輸出信號回傳至控制器進行比較修正。此迴路為開迴路系統，僅依按鈕信號單向驅動氣壓缸，無任何回饋元件。
Learning Tip
"此題核心考點為直接控制與間接控制之區別：直接控制為信號閥直接驅動致動器，適用於小流量場合；間接控制則透過信號閥→主控制閥→致動器的架構，適用於大流量或需多點控制之場合。常考陷阱為混淆梭閥（OR 邏輯）與雙壓閥（AND 邏輯）的功能，以及誤將開迴路與閉迴路控制搞混。實務上，間接控制因可減少操作力並提高安全性，為工業氣壓系統最常採用的控制方式。"
