Q13.

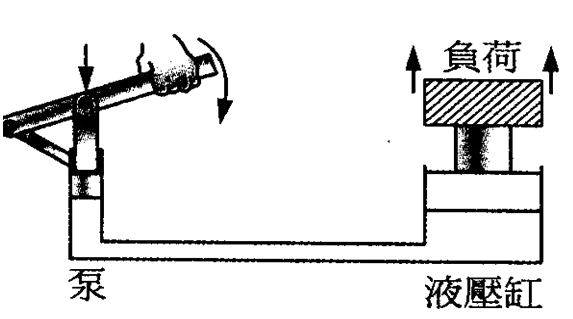

如下圖所示之油壓系統裝置，適用於
機工類共同科目 · 乙級 · Q13
難易度分析
2 / 5
本題需透過分析液壓系統的結構圖，將其與實際工業應用設備進行對照。由於選項中包含明顯的功能差異（如精密控制與大壓力頂升），且屬於基礎的元件辨識與應用場景匹配，因此難度較低。
正確答案：②千斤頂
② 千斤頂:圖示為典型的液壓千斤頂結構，利用帕斯卡原理，透過油壓泵將液壓能轉換為直線運動的機械能，適用於頂升重物。
錯誤選項解析
- ① 車床刀架:車床刀架通常採用伺服馬達或手輪機構進行精密位置控制，而非使用此類簡易油壓裝置。
- ③ 火箭推進系統:火箭推進系統依賴化學燃料燃燒產生推力，與油壓系統的流體動力傳遞原理完全無關。
- ④ 銑床進給機構:銑床進給機構多採用滾珠螺桿搭配步進或伺服馬達以確保進給精度，一般不使用此類單純油壓缸驅動。
Learning Tip
"本題考點為油壓系統的典型應用場景。需掌握帕斯卡原理在液壓千斤頂中的實際應用，並區分油壓驅動與電動伺服驅動的適用場合。常見陷阱是將油壓缸的直線運動誤認為精密加工設備的進給機構，實務上千斤頂、沖壓機、注塑機才是油壓系統的經典應用。"
學員答題分佈
①車床刀架0%
②千斤頂0%
③火箭推進系統0%
④銑床進給機構0%
