Q18.

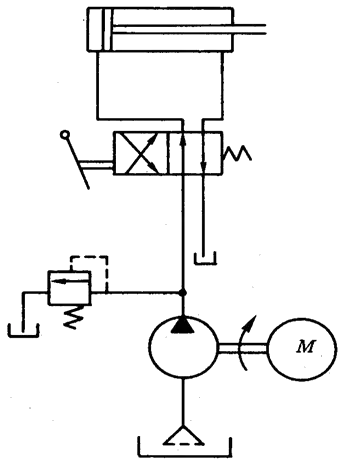

如下圖所示之液壓系統裝置，元件M 表示
機工類共同科目 · 乙級 · Q18
難易度分析
2 / 5
本題屬於基礎符號辨識，僅需對應液壓系統中的標準圖形符號及其代表元件即可得出結論，不涉及複雜的系統分析或計算。
正確答案：④電動馬達
④ 電動馬達:電動馬達在液壓系統圖中以圓圈內標示字母 M（Motor 的縮寫）表示，負責提供旋轉動力以驅動油壓泵運轉，是液壓動力源的起始元件。
錯誤選項解析
- ① 油壓馬達:油壓馬達是將液壓能轉換為旋轉機械能的致動元件，符號通常為圓圈內帶箭頭指向外部，與圖中元件 M 的符號不同。
- ② 油壓泵:油壓泵是將機械能轉換為液壓能的動力元件，符號為圓圈內帶單一實心三角形箭頭向外，通常由電動馬達驅動而非標示為 M。
- ③ 油壓箱:油壓箱（液壓油箱）是儲存液壓油的容器，符號為開放式矩形槽體，用於散熱與沉澱雜質，與圖中 M 的圓形符號無關。
Learning Tip
"液壓系統符號辨識為氣油壓概論的常考題型。關鍵在於區分電動馬達（M）與油壓泵（圓圈+三角形箭頭）的圖形符號差異。實務上，電動馬達作為原動機驅動油泵，兩者常以聯軸器直接連接，切勿將驅動端與被驅動端混淆。"
學員答題分佈
①油壓馬達0%
②油壓泵0%
③油壓箱0%
④電動馬達0%
