Q46.

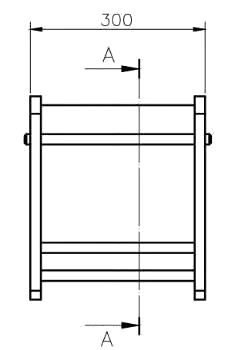

割面線上之箭頭用以表示
家具木工 · 丙級 · 識圖 · Q46
難易度分析
2 / 5
本題考查工程圖學中標準製圖符號的定義，要求區分製圖符號的意涵與實際加工動作或圖面元素（如剖面線）之差異，屬於基本概念的辨識題。
正確答案：④視線之方向
④ 視線之方向:依據 CNS 製圖標準，割面線（切割面線）兩端的箭頭明確表示視線之方向，即觀察者從該方向觀看物體所繪製的剖面視圖，此為工程圖學的基本規範。
錯誤選項解析
- ① 切割之方向:割面線箭頭並非表示實際切割材料的物理方向，而是用於工程圖學中指示剖面圖的觀視方向，此選項混淆了加工操作與製圖符號的意義。
- ② 畫剖面線之斜度方向:剖面線（剖面符號）的斜度方向是依據 CNS 製圖規範中不同材質的規定來繪製（如金屬為45°斜線），與割面線上箭頭的功能無關。
- ③ 應注意之方向:應注意之方向並非標準製圖術語，此描述過於籠統且不符合 CNS 工程圖學中對割面線箭頭的明確定義。
Learning Tip
"在家具木工識圖中，割面線箭頭方向是常考重點，需與投影方向、剖面線斜度區分清楚。箭頭指向即為剖面圖的觀看方向，而非實際切割或加工方向，此觀念易與第一角投影及第三角投影的視圖配置混淆，務必釐清。"
學員答題分佈
①切割之方向0%
②畫剖面線之斜度方向0%
③應注意之方向0%
④視線之方向0%
