Q11.

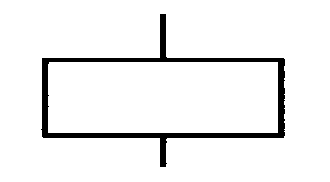

如下圖所示，IEC 國際標準符號為
工業配線 · 丙級 · 識圖與繪圖 · Q11
難易度分析
2 / 5
考查對工業電路標準符號的基礎記憶與辨識能力，屬於單一元件符號的對應題目。
正確答案：③電驛之線圈
③ 電驛之線圈:電驛（繼電器）線圈的 IEC 國際標準符號為矩形框，代表電磁線圈結構，為控制迴路中驅動接點動作的核心元件。
錯誤選項解析
- ① 指示燈:指示燈的 IEC 符號通常為圓圈內含叉號或特定燈號圖形，與圖中所示的矩形線圈符號不同。
- ② 蜂鳴器:蜂鳴器的 IEC 符號通常以半圓形或喇叭狀圖形表示，用於聲音警示裝置，並非矩形線圈符號。
- ④ 栓型保險絲:栓型保險絲的 IEC 符號通常為矩形中間帶有一條直線貫穿，代表熔體結構，用於過電流保護，與線圈符號明顯不同。
Learning Tip
"在工業配線識圖中，IEC 符號的辨識為基礎核心考點。電驛線圈以矩形表示，常與接觸器線圈、計時器線圈等混淆，需注意符號細節差異。此外，指示燈依顏色代號（紅、綠、黃等）在電路圖中另有標註規範，而保險絲與斷路器的符號也經常成為考題，務必熟記各元件的標準圖形符號。"
學員答題分佈
①指示燈0%
②蜂鳴器0%
③電驛之線圈0%
④栓型保險絲0%
