Q38.

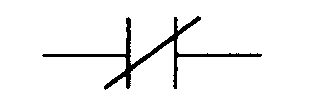

如下圖所示之符號為
工業配線 · 丙級 · 識圖與繪圖 · Q38
難易度分析
2 / 5
本題考查對標準電氣符號的辨識能力，需能準確區分操作機構的類型以及接點的初始狀態。
正確答案：②電磁開關b 接點
② 電磁開關b 接點:電磁開關b接點為常閉接點（NC, Normally Closed），符號特徵為接點在線圈未激磁時呈閉合狀態，圖示符號中的斜線穿過接點即代表常閉型，符合標準電氣符號規範。
錯誤選項解析
- ① 電磁開關a 接點:電磁開關a接點為常開接點（NO, Normally Open），符號特徵為接點在未激磁時呈斷開狀態，與圖示符號的常閉形態不符。
- ③ 按鈕開關a接點:按鈕開關a接點屬於手動操作之常開接點，其符號繪製方式與電磁開關不同，按鈕開關通常會標示手動操作桿的圖示，與本圖所示之電磁操作符號不符。
- ④ 按鈕開關b 接點:按鈕開關b接點雖為常閉型，但屬於手動按鈕操作，符號中應有按鈕操作機構的標記，而圖示為電磁開關之線圈激磁控制的b接點符號，兩者操作原理不同。
Learning Tip
"a接點（常開NO）與b接點（常閉NC）的符號辨識為工業配線識圖的基礎考點。電磁開關由線圈電磁力驅動，而按鈕開關為手動機械操作，兩者在控制電路中的符號繪製有明確區別。實務上，a接點用於啟動迴路，b接點常用於停止或互鎖保護迴路，混淆兩者將導致控制邏輯錯誤甚至設備損壞。"
學員答題分佈
①電磁開關a 接點0%
②電磁開關b 接點0%
③按鈕開關a接點0%
④按鈕開關b 接點0%
