使用一只伏特表及一只安培表測電熱器之消耗功率時，下列何者為正確接法？

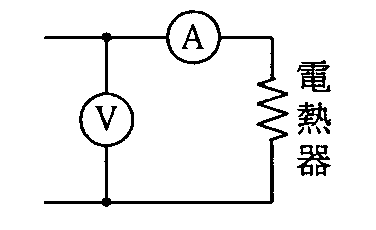

④ :此為正確的伏安法量測接線：安培表串聯於電熱器迴路中以量測負載電流，伏特表並聯跨接於電熱器兩端以量測端電壓。此接法符合歐姆定律原理，功率計算 P = V × I 可準確得出電熱器之消耗功率。

錯誤選項解析

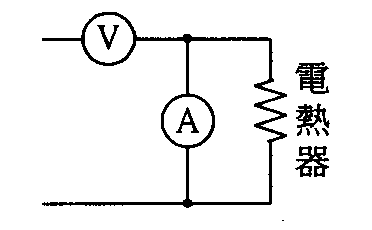

• ① :此接法中伏特表與安培表的連接方式錯誤，可能將兩表皆以串聯方式接入電路，導致伏特表因內阻極高而使電路幾乎無電流通過，無法正確量測電熱器之消耗功率。

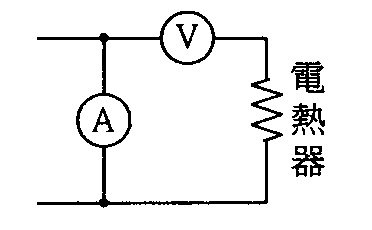

• ② :此接法將伏特表串聯於電路中且安培表並聯於負載兩端，完全顛倒了兩儀表的正確接法。伏特表內阻極大，串聯會使迴路開路；安培表內阻極小，並聯會造成短路。

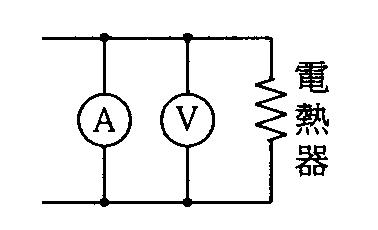

• ③ :此接法雖將安培表串聯於電路，但伏特表的跨接點位置錯誤，可能將安培表的電壓降也一併量測進去，導致功率計算產生安培表分壓誤差，無法精確得到電熱器兩端的實際電壓。
