Q4.

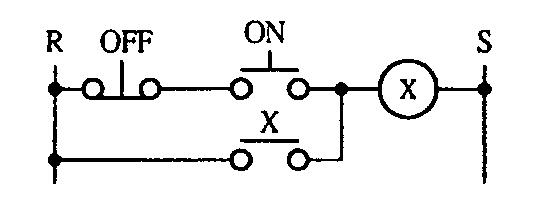

如下圖所示，X 電驛之動作為
工業配線 · 丙級 · 檢查及故障排除 · Q4
難易度分析
3 / 5
需分析電路圖中的邏輯接線，並判斷在特定故障狀態下元件的激磁與消磁行為是否正常，屬於考驗電路邏輯分析能力的應用題。
正確答案：③能ON 但不能OFF
③ 能ON 但不能OFF:按下啟動按鈕後，電驛線圈得電激磁（ON），同時自保接點閉合維持激磁狀態；但因停止按鈕迴路短路或NC接點失效，導致切斷路徑失效，電驛無法OFF，形成典型的自保持電路故障現象。
錯誤選項解析
- ① 能ON 能OFF:此電路因自保接點（a接點）並聯於啟動按鈕且停止按鈕迴路異常導通或短路，導致電驛激磁後無法斷電，故並非正常ON/OFF切換狀態。
- ② 不能ON 亦不能OFF:電路中啟動按鈕迴路完整，電源可經啟動按鈕使電驛線圈激磁，因此電驛能夠正常ON，此選項與實際電路動作不符。
- ④ 不能ON 但能OFF:此電路啟動迴路正常，電驛線圈可經啟動按鈕得電激磁，故「不能ON」之描述錯誤；問題在於激磁後缺乏有效的斷電路徑導致不能OFF。
Learning Tip
"此類題型常考自保電路（自保持迴路）的故障判別。關鍵在於辨識啟動按鈕（a接點）、停止按鈕（b接點）與電驛自保接點三者的串並聯關係。實務上，若停止按鈕NC接點短路或配線錯誤跨接，將導致電驛激磁後無法復歸，此為工業配線檢定中故障排除單元的高頻考點，需熟練掌握電驛控制迴路的激磁與消磁路徑分析。"
