Q59.

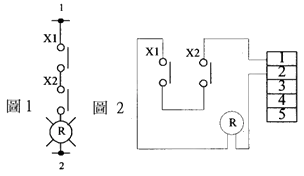

如圖1 所示電路圖，某工作者配線如圖2，則此配線
工業配線 · 丙級 · 檢查及故障排除 · Q59
難易度分析
2 / 5
本題考查工業配線對圖面一致性的基本規範要求，需判別施工實務與設計圖紙之間的符合程度。
正確答案：①未按電路圖施工應判定為施工錯誤
① 未按電路圖施工應判定為施工錯誤:在工業配線技能檢定與實務規範中，按圖施工是最基本且嚴格的要求。任何偏離原設計電路圖的配線行為，即使功能相同，均應判定為施工錯誤，因這涉及後續維護、安規檢驗及責任歸屬問題。
錯誤選項解析
- ② 功能一樣，視為合格:此觀念混淆了功能等效與施工合格的定義。技能檢定與工業現場要求的是圖面一致性，而非僅功能正常。未依圖施工可能導致線路識別困難、故障排除延誤及安規不符合等問題。
- ③ 與電路圖一致，視為完全正確:題幹明確指出工作者配線（圖2）與原始電路圖（圖1）存在差異，故不能視為完全正確。此選項為反向干擾，測試考生是否能正確比對圖面與實物的一致性。
- ④ 工作者為工作方便，節省材料這樣更好:施工便利性或節省材料絕不能作為偏離設計圖面的正當理由。工業配線必須遵循CNS標準與設計規範，擅自變更可能影響系統安全性、可靠度及法規符合性。
Learning Tip
"此題核心考點為按圖施工原則與圖面一致性檢驗。常見陷阱是考生誤以為「功能相同即可」，但工業配線檢定嚴格要求配線必須與電路圖完全一致。實務上，任何變更都需經過設計審查與變更核准程序，不可由施工者自行決定。"
學員答題分佈
①未按電路圖施工應判定為施工錯誤0%
②功能一樣，視為合格0%
③與電路圖一致，視為完全正確0%
④工作者為工作方便，節省材料這樣更好0%
