Q23.

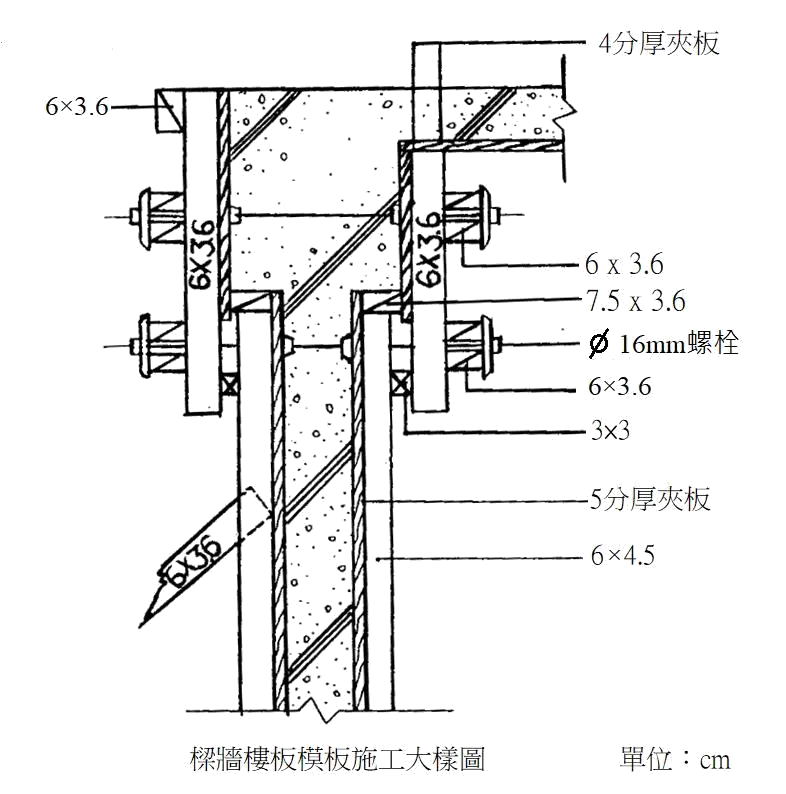

下圖中之牆模襯板是
模板 · 丙級 · 識圖 · Q23
難易度分析
2 / 5
此題需要結合圖面視覺資訊與工程實務規格進行判讀。考生必須掌握不同厚度夾板在模板施工中的適用範圍，特別是針對牆模所需承受的側壓力所對應的標準厚度規格，屬於具備圖面辨識要求的基礎知識題型。
正確答案：③5 分厚夾板
③ 5 分厚夾板:5分厚夾板為牆模襯板之標準規格，具備足夠的抗彎強度與剛性，可有效抵抗混凝土側壓力並確保牆面成型品質。
錯誤選項解析
- ① 3 分厚夾板:3分厚夾板厚度不足，無法承受混凝土澆置時的側壓力，易產生模板變形或漏漿問題，不適用於牆模襯板。
- ② 4 分厚夾板:4分厚夾板厚度仍偏薄，用於牆模時撓度過大，可能導致牆面平整度不符規範要求。
- ④ 6 分厚夾板:6分厚夾板雖強度更高，但重量過重不利於模板組立與拆卸作業，且增加材料成本，非牆模襯板之經濟適用厚度。
Learning Tip
"模板識圖題常考襯板厚度與構件對應關係。牆模因承受較大側壓力，襯板通常採用5分厚夾板；樓板模板則視跨度選用4分或5分。需留意圖面標註之尺寸符號與材料表列規格是否一致，避免將襯板與支撐材混淆。"
學員答題分佈
①3 分厚夾板0%
②4 分厚夾板0%
③5 分厚夾板0%
④6 分厚夾板0%
