Q17.

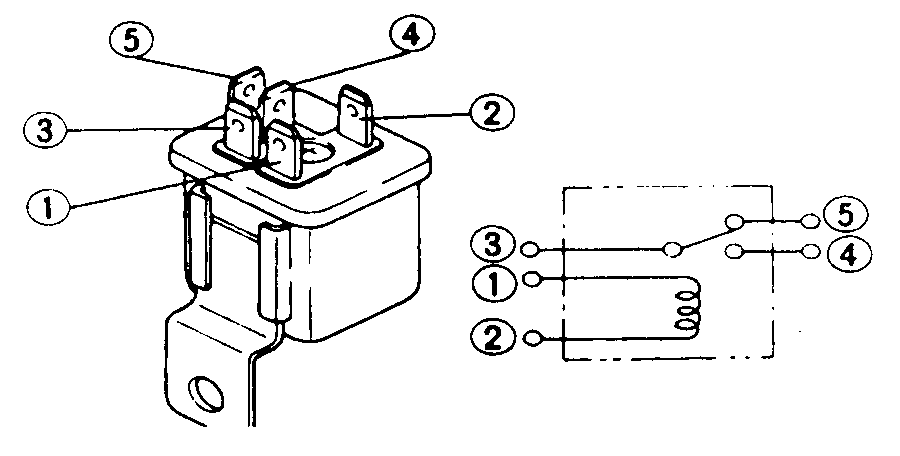

如圖所示將1、2 腳位接上DC12V 電源，下列敘述何者正確？
汽車修護 · 丙級 · 汽車電系修護 · Q17
難易度分析
2 / 5
本題要求考生掌握繼電器激磁前後的接點狀態轉換，需能正確區分線圈端子與切換接點的對應關係，屬於基礎概念的應用分析。
正確答案：②3、4 腳會導通
② 3、4 腳會導通:3、4 腳導通正確。此圖為 5 腳繼電器（含 常開接點 NO 與 常閉接點 NC），當線圈（1、2 腳）通電激磁後，可動接點 會從常閉側切換至常開側，使 3、4 腳（常開接點迴路）形成導通。
錯誤選項解析
- ① 1、3 腳會導通:1、3 腳導通錯誤。當 1、2 腳位 接上 DC12V 電源時，此為 繼電器線圈 的激磁迴路，激磁後 銜鐵 會被吸引而改變接點狀態，但 1、3 腳 並非同一迴路的導通路徑。
- ③ 4、5 腳會導通:4、5 腳導通錯誤。在繼電器未激磁狀態下，4、5 腳 為 常閉接點（NC） 而導通；但線圈通電後，可動接點會脫離常閉側，導致 4、5 腳斷開。
- ④ 3、5 腳會導通:3、5 腳導通錯誤。3、5 腳 分別為繼電器的 常開端 與 常閉端，兩者不會同時與可動接點導通，此敘述不符合 繼電器切換接點 的工作原理。
Learning Tip
"本題考 5 腳繼電器 的 接點切換原理：1、2 腳為線圈，通電後 可動接點 從 常閉（NC） 切換至 常開（NO）。常見陷阱為混淆 激磁前 與 激磁後 的導通狀態，實務檢修時需以 三用電表 量測接點通斷以確認繼電器是否正常作動。"
