Q44.

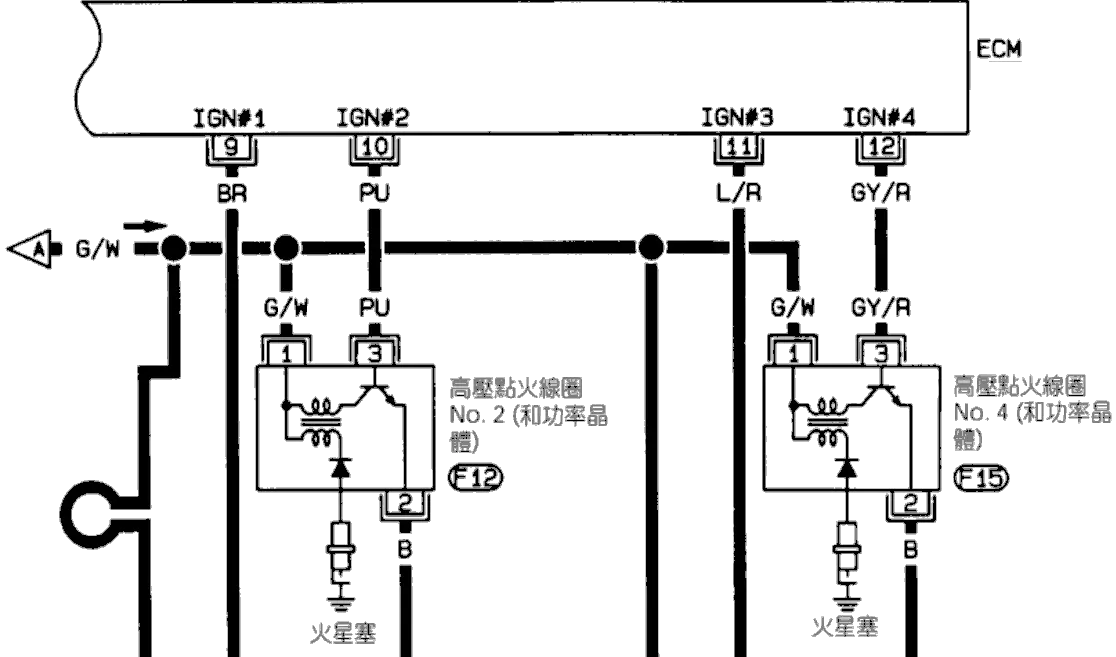

圖為點火系統之點火線圈線路，下列敘述何者正確？
汽車修護 · 丙級 · 專業英文及手冊查閱 · Q44
難易度分析
2 / 5
本題要求對汽車電系線色代碼有精確的記憶與判讀能力，需能正確區分顏色縮寫以及底色與條紋色的定義順序，屬於對基礎標準化術語的對應考查。
正確答案：④NO.2 的訊號線（PU）為紫色
④ NO.2 的訊號線（PU）為紫色:PU 為紫色（Purple）的標準線色代碼，符合日系車種點火系統訊號線的配色規範，敘述正確。
錯誤選項解析
- ① 電源線（G/W）為白底灰色:G/W 的標準線色代碼為綠底白色（Green/White），而非白底灰色。汽車線路中底色在前、條紋色在後，此選項混淆了顏色順序。
- ② 搭鐵線（B）為藍色:B 的線色代碼代表黑色（Black），而非藍色。藍色在汽車線色代碼中通常以 L（Blue）表示，此為常見混淆點。
- ③ NO.4 之訊號線（GY/R）為紅底綠色:GY/R 的標準線色代碼為灰底紅色（Gray/Red），而非紅底綠色。底色與條紋色的判讀順序錯誤，且 GY 代表灰色（Gray）而非綠色（Green）。
Learning Tip
"本題核心考點為汽車電系線色代碼（Wire Color Code）的判讀。日系車種採用底色/條紋色的雙色標記法，第一個字母為底色，斜槓後為條紋色。常見陷阱包括：G（Green 綠色）與 GY（Gray 灰色）的混淆、B（Black 黑色）與 L（Blue 藍色）的誤判，以及底色與條紋色順序的顛倒。實務檢修時應以維修手冊的線色對照表為準，避免憑經驗臆測。"
學員答題分佈
①電源線（G/W）為白底灰色0%
②搭鐵線（B）為藍色0%
③NO.4 之訊號線（GY/R）為紅底綠色0%
④NO.2 的訊號線（PU）為紫色0%
