Q46.
共集極電路結構是
工業電子 · 丙級 · 電子學 · Q46
難易度分析
3 / 5
考查常見電路拓樸的圖形辨識能力，考生必須清楚區分不同放大電路組態中集極與射極的接線差異，並精確辨認各端點的連接方式以排除其他干擾選項。
正確答案：②

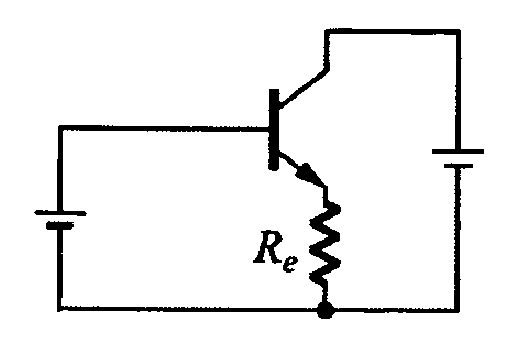

② :此為共集極電路（又稱射極隨耦器），集極直接接電源（交流接地），射極接有負載電阻 Re，輸出從射極取出，具有高輸入阻抗與低輸出阻抗特性。
:此為共集極電路（又稱射極隨耦器），集極直接接電源（交流接地），射極接有負載電阻 Re，輸出從射極取出，具有高輸入阻抗與低輸出阻抗特性。錯誤選項解析
- ①

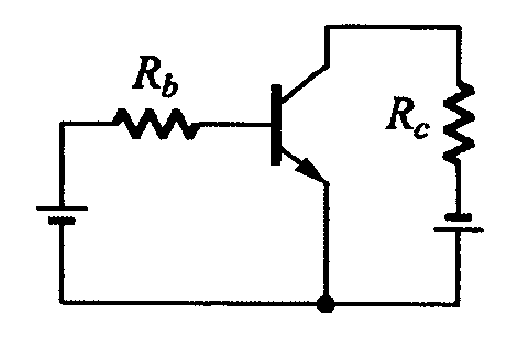

:此為共射極電路結構，射極直接接地，集極接有負載電阻 Rc，具有電壓與電流放大功能，非共集極配置。 - ③

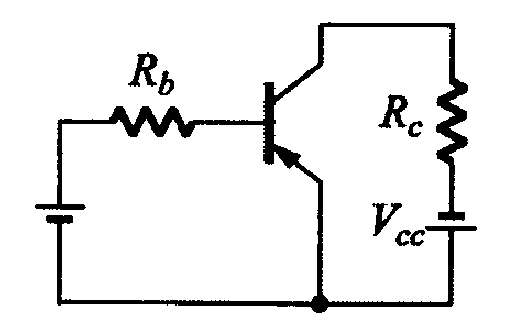

:此為共基極電路結構，基極接地，集極接有負載電阻 Rc，具有低輸入阻抗特性，常用於高頻放大電路，非共集極配置。 - ④

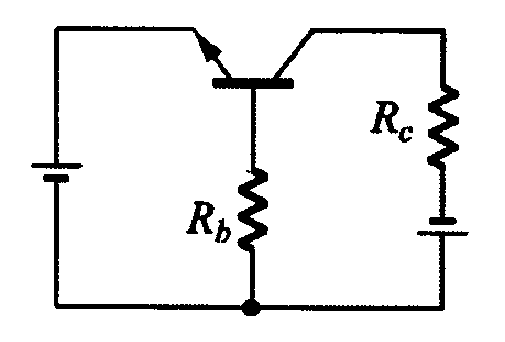

:此為共射極電路結構，射極直接接地，集極接有負載電阻 Rc，為最常用的放大電路組態，非共集極配置。
Learning Tip
"共集極電路（射極隨耦器）的辨識關鍵：集極直接接電源（交流接地），輸出從射極取出。此電路電壓增益約等於 1，主要用於阻抗匹配與緩衝器。常考陷阱為與共射極電路混淆，需注意射極是否接有電阻 Re 且集極是否無電阻。"
