Q11.
下圖為一
視聽電子 · 丙級 · 電子識圖 · Q11
難易度分析
2 / 5
本題考驗對基本類比電路拓樸結構的辨識能力。考生需能區分線性放大電路與脈波產生電路，並能透過電晶體配置判別特定放大電路類型，屬於基礎概念的圖形識別題。
正確答案：①差動放大電路

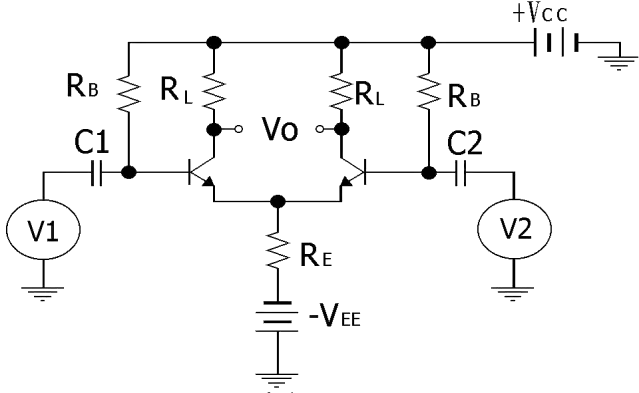

① 差動放大電路:此電路為典型的差動放大電路，由兩顆匹配的BJT 電晶體組成，兩射極透過共用射極電阻 R_E 連接至負電源 -V_EE，可放大兩輸入端 V1 與 V2 的差模信號並抑制共模信號。
錯誤選項解析
- ② 推挽式放大電路:推挽式放大電路通常由 NPN 與 PNP 兩顆互補電晶體組成，用於功率放大級的輸出級，此圖中兩顆均為 NPN 且採差動架構，並非推挽式。
- ③ 單穩態多諧振盪器:單穩態多諧振盪器屬於脈波產生電路，具有一個穩定狀態與一個暫穩態，需搭配RC 定時網路與正回授，此圖為線性放大電路而非振盪器。
- ④ 雙穩態多諧振盪器:雙穩態多諧振盪器（如施密特觸發器或Flip-Flop）具有兩個穩定狀態，用於數位邏輯電路，此圖為類比差動放大架構，不具雙穩態特性。
Learning Tip
"差動放大電路的核心特徵為「兩顆匹配電晶體＋共用射極電阻＋雙電源供電」，常考陷阱為與推挽式放大混淆。推挽式使用互補電晶體（NPN+PNP）用於功率輸出，而差動放大使用同型電晶體用於高共模拒斥比（CMRR）的精密放大。實務上差動放大廣泛應用於運算放大器的輸入級。"
