Q62.

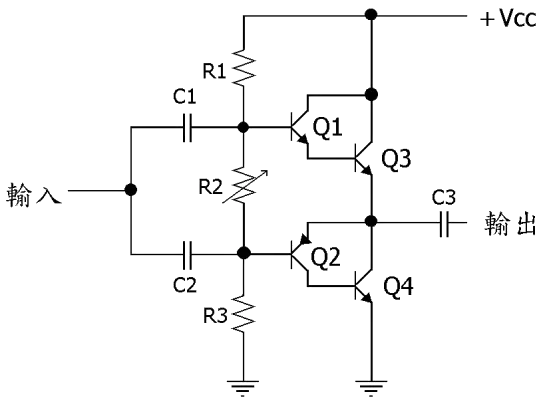

如下圖中Q1 與Q3 構成何種連接
視聽電子 · 丙級 · 音響檢修 · Q62
難易度分析
3 / 5
需辨識電路圖中兩個電晶體之間的耦合結構，並能正確區分基本放大組態與特殊級聯連接方式的差異。
正確答案：④達靈頓連接
④ 達靈頓連接:達靈頓連接（Darlington Pair）將第一顆電晶體的射極直接耦合至第二顆電晶體的基極，兩管集極相連，總電流增益為兩管 β 值相乘，可獲得極高的輸入阻抗與電流放大倍率，常用於音響功率放大級的驅動電路。
錯誤選項解析
- ① CE 連接:CE 連接（共射極組態）是單一電晶體放大器的基本接法，指將射極作為輸入與輸出的共同參考點，並非兩個電晶體之間的特殊連接方式。
- ② BC 連接:BC 連接並非標準的電晶體連接術語，電晶體三極為基極(B)、集極(C)、射極(E)，兩電晶體間不會以 BC 方式定義連接型態。
- ③ 限流裝置:限流裝置是電路保護功能的描述，通常由保險絲、熱敏電阻或限流電阻達成，與兩電晶體的連接架構無關。
Learning Tip
"達靈頓對是音響檢修常考重點，其特徵為兩電晶體串接且總增益 β_total = β1 × β2。實務上需注意達靈頓結構的 Vbe 約為 1.2~1.4V（兩顆電晶體順向偏壓疊加），且因高增益特性易受溫度漂移影響，常需搭配熱補償電路或負回授以穩定工作點。容易與推挽式放大或差動放大器混淆，判別關鍵在於觀察是否為「前級射極→後級基極」的直接耦合架構。"
學員答題分佈
①CE 連接0%
②BC 連接0%
③限流裝置0%
④達靈頓連接0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
