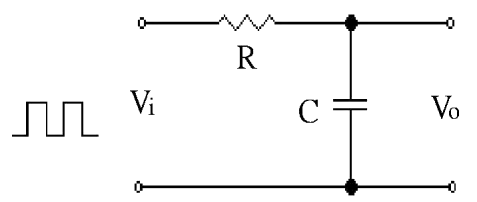

如下圖當RC＞＞T 時，輸出端波形為

④ :當 RC 時間常數遠大於輸入信號週期（RC >> T） 時，電容充電速度極慢，在輸入信號的一個週期內僅能進行微小的電壓變化，輸出波形趨近於直流準位疊加微小漣波，呈現近乎平直的波形。此為 RC 積分電路在極端條件下的典型響應。

錯誤選項解析

• ① :此波形為方波或脈衝波，並非 RC 積分電路在時間常數遠大於輸入週期時的輸出特性。當 RC >> T 時，電容充電極慢，不會產生陡峭的電壓跳變。
• ② :此波形呈現完整充放電的鋸齒狀，對應於 RC << T 的情況。當時間常數遠小於輸入信號週期時，電容才能快速完成充放電，產生明顯的指數上升與下降波形。
• ③ :此波形為三角波，通常出現在 RC 積分電路且時間常數與輸入週期相當（RC ≈ T）的情況。當 RC >> T 時，電壓變化更為平緩，不會形成對稱的三角波形。
