Q142.

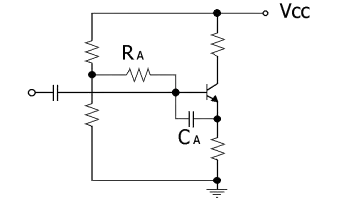

如下圖電路中之RA、CA 最主要的功用是
視聽電子 · 丙級 · 音響檢修 · Q142
難易度分析
3 / 5
本題需準確識別特定電路組態及其對電路性能的影響。由於涉及專門的電路回授機制，且選項中包含多個容易混淆的電子電路功能，要求考生必須掌握該特定電路結構的運作原理才能正確判別。
正確答案：③靴帶式電路，提高輸入阻抗
③ 靴帶式電路，提高輸入阻抗:靴帶式電路（Bootstrap Circuit）利用 CA 將輸出信號回授至 RA 下端，使 RA 兩端交流電位接近相等，大幅提升等效輸入阻抗，常用於音頻功率放大器的前級緩衝設計。
錯誤選項解析
- ① 電晶體之分壓用:電阻分壓電路是用固定比例電阻分配電壓，而圖中 RA 與 CA 的組態並非單純分壓，而是利用電容耦合回授來改變等效阻抗，故非分壓用途。
- ② 防止寄生振盪用:防止寄生振盪通常使用閘極/基極串接小電阻或並聯阻尼電容，RA 與 CA 的串聯回授組態目的不在抑制高頻振盪。
- ④ 減低電晶體之基極電壓:降低基極電壓通常由偏壓電阻網路或二極體補償電路達成，RA 與 CA 主要影響的是交流輸入阻抗而非直流偏壓電位。
Learning Tip
"靴帶式電路是音響檢修常考重點，其核心原理是利用正回授電容耦合使電阻兩端交流電壓差趨近於零，進而提高等效阻抗。容易與米勒效應（降低輸入阻抗）混淆，需注意兩者作用方向相反。實務上此電路常用於OCL 或 BTL 功率放大器的驅動級，以減少對前級信號源的負載效應。"
學員答題分佈
①電晶體之分壓用0%
②防止寄生振盪用0%
③靴帶式電路，提高輸入阻抗0%
④減低電晶體之基極電壓0%
