Q269.

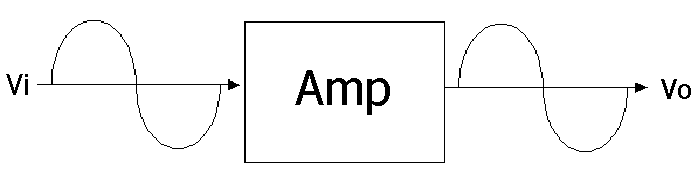

(本題刪題)某一放大器，其輸入訊號與輸出訊號的波形如下圖所示，則此放大器是屬於
視聽電子 · 丙級 · 音響檢修 · Q269
難易度分析
2 / 5
本題僅需對不同類別放大器的波形特徵與導通定義進行基礎的對比識別，屬於典型的概念定義型題目，不涉及複雜的推演或計算。
正確答案：①A
① A:A類放大器的導通角為360度，在整個輸入訊號週期內均有電流流過主動元件，因此輸出波形與輸入波形完全對應，不會產生交越失真，波形保持完整且線性度最佳。
錯誤選項解析
- ② B:B類放大器的導通角為180度，每個主動元件僅在正半週或負半週導通，輸出波形會出現交越失真（Crossover Distortion），與題目所示完整波形不符。
- ③ AB:AB類放大器的導通角介於180度至360度之間，雖改善了B類的交越失真，但仍有部分截止區，其波形特性與A類的完全線性放大仍有差異。
- ④ C 類放大器:C類放大器的導通角小於180度，僅在輸入訊號峰值附近導通，輸出波形嚴重失真，通常僅用於射頻調諧電路，不適用於音訊放大。
Learning Tip
"放大器分類的核心考點在於導通角（Conduction Angle）與偏壓設定點的對應關係。A類偏壓設於負載線中點，效率最低（理論最大25%）但線性最佳；B類偏壓設於截止點，效率較高（理論最大78.5%）但有交越失真；AB類為折衷設計；C類則用於RF電路。實務檢修時，可透過示波器觀察輸出波形是否削波或失真來判斷放大器類別與故障型態。"
