Q286.

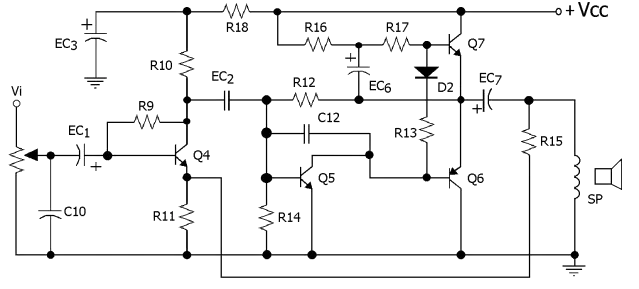

如下圖為典型的OTL 線路，其中用來抑制高頻振盪的電容器是
視聽電子 · 丙級 · 音響檢修 · Q286
難易度分析
3 / 5
此題要求考生能區分不同類型電容器在電路中的功能，特別是針對高頻特性與元件編號的辨識能力，需對功率放大電路中的補償機制有準確理解。
正確答案：④C12
④ C12:C12 為高頻補償電容（通常為小容量陶瓷電容），在 OTL 電路中構成茹貝爾網路（Zobel Network）或相位補償用途，利用其低 ESL 特性有效抑制功率晶體產生的高頻寄生振盪，確保放大器穩定工作。
錯誤選項解析
- ① C10:C10 在 OTL 電路中通常作為級間耦合電容或旁路電容使用，主要功能是傳遞音頻訊號或濾除低頻雜訊，並非用於抑制高頻振盪。
- ② EC 6:EC6 為電解電容（EC 前綴代表 Electrolytic Capacitor），其特性適合用於電源濾波或低頻耦合，但電解電容的等效串聯電感（ESL）較大，無法有效抑制高頻振盪。
- ③ EC 2:EC2 同樣為電解電容，通常用於輸出級耦合或電源退耦，其頻率響應特性不適合處理高頻補償任務。
Learning Tip
"在 OTL 功率放大電路中，抑制高頻振盪的關鍵元件通常是小容量陶瓷電容（非電解電容），常與電阻串聯形成 Zobel 網路接於輸出端。常見陷阱是混淆電解電容（EC）與陶瓷電容（C）的高頻特性——電解電容因 ESL 效應不適合高頻補償，而陶瓷電容因低寄生電感特性才是抑制高頻振盪的正確選擇。"
學員答題分佈
①C100%
②EC 60%
③EC 20%
④C120%
