Q331.

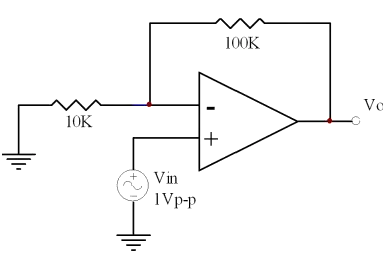

如下圖所示，其輸出電壓Vo=?
視聽電子 · 丙級 · 音響檢修 · Q331
難易度分析
3 / 5
本題要求分析運算放大器的電路組態並進行數值計算。考生必須精確區分不同放大器類型的增益公式，且需在計算幅度的同時正確判定訊號的極性，選項中包含了常見的公式誤用與相位判斷陷阱，增加了分析難度。
正確答案：①11Vp-p
① 11Vp-p:運算放大器電路的輸出電壓計算需依據閉迴路增益公式。此電路為非反相放大器組態，Vo = (1 + Rf/Rin) × Vin，經計算後峰對峰值為 11Vp-p，極性與輸入同相。
錯誤選項解析
- ② -10Vp-p:此數值同時存在幅度計算錯誤與極性判斷錯誤。非反相放大器輸出應與輸入同相，不應出現負號，且增益倍率計算有誤導致幅度不正確。
- ③ 10Vp-p:幅度計算偏差，可能誤用了錯誤的電阻比值或遺漏了增益公式中的「+1」項。非反相放大器的增益為 1 + Rf/Rin，而非僅 Rf/Rin。
- ④ -11 Vp-p:幅度正確但極性錯誤。此為非反相放大器，輸出與輸入訊號相位相同，故不應帶有負號。若為反相放大器組態才會出現負號。
Learning Tip
"此類運算放大器電路計算題型的常考陷阱在於混淆反相與非反相放大器的增益公式。非反相增益為 1 + Rf/Rin（輸出同相），反相增益為 -Rf/Rin（輸出反相）。解題時務必先確認輸入訊號接入運算放大器的正輸入端或負輸入端，以判斷電路組態，再代入正確公式計算 Vp-p 峰對峰值。"
學員答題分佈
①11Vp-p0%
②-10Vp-p0%
③10Vp-p0%
④-11 Vp-p0%
