Q127.

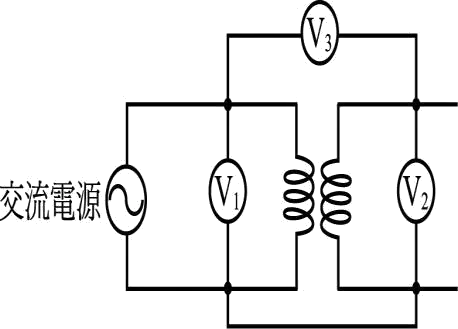

下圖變壓器做極性測試，此變壓器若為加極性，下列何者正確
變壓器裝修 · 丙級 · 檢驗 · Q127
難易度分析
2 / 5
本題考查變壓器極性定義的基礎概念，屬於單一知識點的直接應用，只要掌握加極性與減極性的電壓關係定義即可快速判定，無複雜推論過程。
正確答案：①V3=V 1+V2
① V3=V 1+V2:加極性變壓器進行極性測試時，一次側與二次側繞組的感應電壓方向相同，串聯後總電壓為兩者相加，故 V3 = V1 + V2 為正確公式。此為 CNS 標準中變壓器極性判定的基本測試原理。
錯誤選項解析
- ② V 3=V 1×V2:電壓在串聯電路中為代數相加關係，而非相乘。V1 × V2 無任何電路理論依據，屬於單位與物理意義皆不成立的錯誤運算。
- ③ V3=V 1/V 2:V3 = V1 / V2 為除法關係，不符合極性測試中繞組電壓串聯疊加的原理。變壓器的匝數比才涉及電壓比值關係，與此測試情境無關。
- ④ V 3=
:此選項以圖片呈現，推測為減極性（V3 = |V1 - V2|）的公式表達。減極性時兩繞組電壓方向相反，測量值為兩者差值，與題目所問的加極性條件不符。
Learning Tip
"變壓器極性測試為 c03200 檢定常考題型，核心在於區分加極性（電壓相加）與減極性（電壓相減）。實務上極性接錯會導致並聯運轉時產生環流而燒毀設備，務必熟記測試接線圖與電壓關係式。"
