Q12.

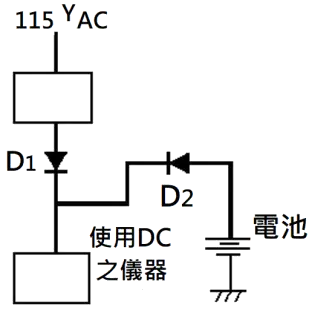

下圖中D 1 主要功用為
工業儀器 · 丙級 · 識圖 · Q12
難易度分析
2 / 5
本題考查電子元件符號與基本功能的對應關係，屬於電源電路中最基礎的知識點，只需掌握元件的基本特性即可判定。
正確答案：③整流
③ 整流:D1 為二極體，利用其單向導通特性將交流電轉換為脈動直流電，此過程稱為整流，是電源電路中最基本的功能。
錯誤選項解析
- ① 防止整流後之電流流入電池而短路:防止電流逆流之功能通常由隔離二極體在充電電路中擔任，但此處 D1 位於電源輸入端，主要目的並非防止電池短路，而是進行交流轉直流的轉換程序。
- ② 濾波:濾波功能由電容器或電感器擔任，用於平滑整流後的脈動直流電壓，二極體本身不具備濾波特性。
- ④ 降低電池電壓:降低電壓通常由變壓器、分壓電阻或穩壓 IC 達成，二極體順向偏壓時僅有約 0.7V 的固定壓降，並非用於主動降低電池電壓之元件。
Learning Tip
"在電子電路識圖中，元件代號 D 代表二極體，其核心考點為單向導通與整流應用。常考陷阱為混淆整流（二極體）、濾波（電容/電感）與穩壓（稽納二極體/穩壓IC）三者之功能區別，務必熟記各元件在電源電路中的角色。"
學員答題分佈
①防止整流後之電流流入電池而短路0%
②濾波0%
③整流0%
④降低電池電壓0%
