Q28.

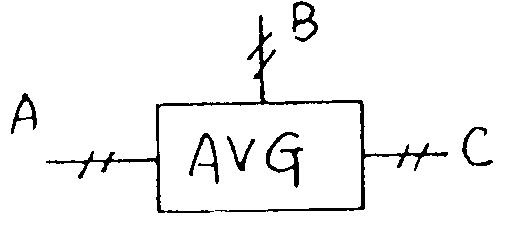

下圖符號顯示儀器的功能為
工業儀器 · 丙級 · 識圖 · Q28
難易度分析
2 / 5
本題考查對工業儀表標準符號的定義辨識，需能準確區分加法運算與平均運算的數學表達式差異，屬於基礎概念的對照記憶題。
正確答案：③(A+B)/2=C
③ (A+B)/2=C:平均運算將兩輸入訊號 A 與 B 相加後除以 2 得到平均值 C，此為工業儀器中標準的訊號平均器符號，常用於多點量測的平均處理。
錯誤選項解析
- ① A+B=C:加法運算僅將兩訊號 A 與 B 直接相加輸出為 C，未進行平均處理，不符合圖中符號所代表的平均化功能。
- ② A‧B=C:乘法運算是將兩訊號相乘得到 C，常見於訊號調變或功率計算情境，與此符號表示的平均運算無關。
- ④ (A‧B)/2=C:此運算為乘法後除以 2，並非標準的平均運算公式，工業儀器中無此功能符號的定義。
Learning Tip
"本題考點為儀表功能符號辨識，圖中符號代表平均運算元件。常見陷阱是混淆加法與平均運算的差異——平均運算必須包含「相加後除以輸入數量」的步驟。實務上，訊號平均器廣泛應用於多感測器量測系統，可消除單一感測器的量測誤差，提高讀值穩定性。"
學員答題分佈
①A+B=C0%
②A‧B=C0%
③(A+B)/2=C0%
④(A‧B)/2=C0%
