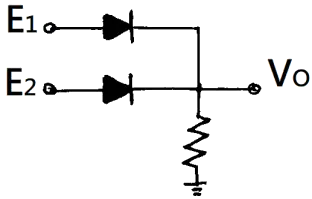

下圖表示正邏輯的

工業儀器 · 丙級 · 識圖 · Q36

或閘

及閘

互斥或閘

反向閘

2 / 5

本題僅需辨識基礎的數位邏輯閘標準符號，屬於基本概念的定義記憶題，無複雜陷阱或複合推論。

① 或閘:或閘（OR Gate）在正邏輯下的特性為：只要任一輸入為高電位（邏輯1），輸出即為高電位。其標準符號特徵為輸入側呈弧形曲線，輸出側為尖角形狀，符合布林代數 A+B 的運算規則。

② 及閘:及閘（AND Gate）的符號特徵為輸入側為直線而非弧形，且其邏輯為所有輸入皆為高電位時輸出才為高電位，對應布林代數 A·B，與題圖所示之或閘符號不符。
③ 互斥或閘:互斥或閘（XOR Gate）的符號在或閘的輸入側前方多有一條額外的弧形線，其邏輯為兩輸入相異時輸出為1、相同時輸出為0，對應布林代數 A⊕B，與題圖符號不同。
④ 反向閘:反向閘（NOT Gate）為單一輸入的邏輯閘，符號為三角形頂端加一小圓圈（反相符號），功能為將輸入訊號反相，與題圖所示之多輸入邏輯閘結構完全不同。
