Q5.
下列那種尺寸標記法是正確的？
門窗木工 · 丙級 · 識圖與製圖 · Q5
難易度分析
3 / 5
本題要求考生能精確區分製圖標準中關於尺寸標記的規範細節。由於正確選項與錯誤選項的差異在於尺度線、延伸線及箭頭的細微配置，需具備對製圖通則的精準記憶方能判別。
正確答案：①

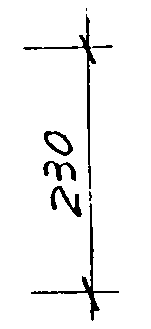

① :尺寸標記的正確做法：尺度線應為細實線，兩端以箭頭緊接延伸線，尺寸數字置於尺度線上方中央，符合 CNS 製圖標準之規範。
:尺寸標記的正確做法：尺度線應為細實線，兩端以箭頭緊接延伸線，尺寸數字置於尺度線上方中央，符合 CNS 製圖標準之規範。錯誤選項解析
- ②

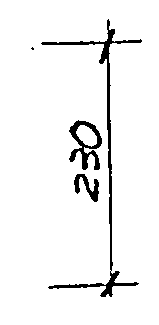

:此標記方式錯誤在於箭頭方向或尺寸數字位置不正確，尺寸數字應置於尺度線上方，而非偏離或倒置。 - ③

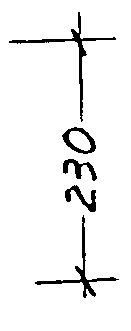

:此標記方式錯誤在於延伸線與尺度線的相對位置不當，延伸線應超出尺度線少許，且不可與尺度線重疊或間距不均。 - ④

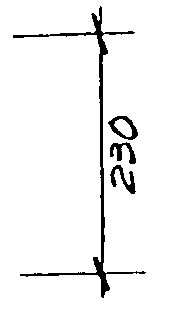

:此標記方式錯誤在於箭頭繪製不規範，箭頭應為實心且尖端確實接觸延伸線，不可過長、過短或留有空隙。
Learning Tip
"尺寸標記為識圖與製圖的基礎考點，常考陷阱包含：尺度線不可交叉、尺寸數字方向需由下往上或由左往右可讀、延伸線應超出尺度線約 2~3mm。實務上應嚴格遵守 CNS 3-1 製圖通則，避免現場施工誤判。"
