Q63.
有關油壓金屬管之連接，下列哪一項是正確的？
農業機械修護 · 丙級 · 農機材料、油料及元件 · Q63
難易度分析
3 / 5
本題要求考生能正確辨識油壓管路設計的圖形表示法，並將金屬管連接的設計原則應用於圖形比對中，需區分彎管與接頭組合的結構差異。
正確答案：④
④ :彎曲成型之L型油管搭配兩端擴口接頭，符合油壓金屬管應優先採用彎管取代額外接頭的原則，可有效減少洩漏風險並提升系統可靠性。
:彎曲成型之L型油管搭配兩端擴口接頭，符合油壓金屬管應優先採用彎管取代額外接頭的原則，可有效減少洩漏風險並提升系統可靠性。錯誤選項解析
- ①

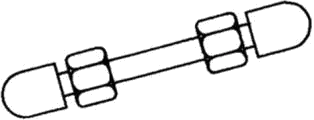

:直管兩端使用擴口螺母連接至平面接頭，雖為常見形式，但未考量管路配置時應優先採用彎管減少接頭數量的原則。 - ②
:直管兩端封閉並非功能性連接方式，油壓系統中金屬管必須形成流通迴路，此圖僅為管件示意而非正確連接方法。 - ③
:一端90°彎頭接頭、另一端擴口螺母的配置，雖可實現轉向，但相較於直接彎管仍增加潛在洩漏點。
Learning Tip
"油壓金屬管連接核心考點：①優先採用彎管加工而非多個接頭組合，以減少洩漏點；②擴口式(flare)接頭為高壓油壓系統標準連接方式；③管路配置應避免急彎，最小彎曲半徑需符合規範以防管材破裂。"
