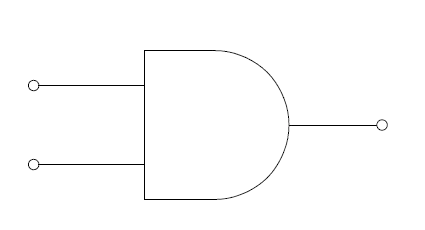

如下圖邏輯閘為？

升降機裝修 · 丙級 · 電機部份 · Q166

NOR

AND

PNP

2 / 5

本題僅需對標準邏輯閘符號具有基礎記憶即可完成辨識，屬於典型的單一概念對照題，不涉及複雜的邏輯分析或多步驟推論。

② AND:AND 閘（及閘）的標準符號為輸入側平直、輸出側呈半圓 D 形。僅當所有輸入皆為高電位（Logic 1）時，輸出才為高電位，符合布林代數的乘法運算（Y = A·B）。

① NOR:NOR 閘的符號特徵為輸入側呈弧形凹陷、輸出側為尖形，且輸出端帶有反相圓圈（Bubble）。此圖為平直輸入側與 D 形輸出側，不符合 NOR 閘的外觀。
③ OR:OR 閘（或閘）的符號特徵為輸入側呈弧形凹陷、輸出側為尖形曲線。只要任一輸入為高電位，輸出即為高電位，與此圖的 D 形外觀不符。
④ PNP:PNP 為雙極性電晶體（BJT）的一種極性分類，屬於主動元件而非邏輯閘。邏輯閘符號與電晶體符號在電路圖中有明確區分，不可混淆。

"此類題型常考邏輯閘符號辨識，需熟記 AND（D 形）、OR（弧形+尖形）、NOT（三角形+圓圈）、NAND/NOR（加反相圓圈）的標準圖形。實務上，AND 閘常用於安全互鎖迴路，確保多個條件同時成立才動作，符合升降機控制的安全設計原則。"
