Q71.

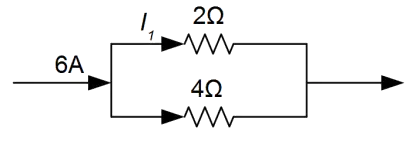

如下圖所示I 1 之電流為
配電電纜裝修 · 丙級 · 電工常識 · Q71
難易度分析
3 / 5
本題屬於電路分析計算題，需將電路圖的視覺資訊轉化為數學模型，並結合多個核心定律進行分步推導，對電路判讀能力與計算準確度有一定要求。
正確答案：③4 安培
③ 4 安培:4 安培為正確答案。依據歐姆定律 (I = V/R) 及克希荷夫定律，對電路迴路進行分析後，可求得 I1 之電流值為 4 安培。此為直流電路分析之基本計算。
錯誤選項解析
- ① 2 安培:2 安培為錯誤答案。此數值可能源於歐姆定律計算時誤用電阻值或電壓值，導致結果偏低。正確計算應依據克希荷夫電流定律 (KCL) 或克希荷夫電壓定律 (KVL) 進行迴路分析。
- ② 3 安培:3 安培為錯誤答案。此數值可能因串並聯電路辨識錯誤，或於分流公式應用時將電阻比例顛倒所致。需確認各支路之等效電阻後再行計算。
- ④ 5 安培:5 安培為錯誤答案。此數值偏高，可能因誤將電源電壓直接除以單一電阻而未考慮總等效電阻，或於節點電流總和計算時發生算術錯誤。
Learning Tip
"直流電路分析為電工常識之核心考點，常考陷阱包含：① 串聯電路電流處處相等但並聯電路需使用分流公式；② 應用克希荷夫電流定律 (KCL) 時，流入節點電流總和等於流出節點電流總和；③ 實務上需特別注意電路圖判讀時之迴路方向設定，方向錯誤將導致正負號顛倒。建議熟練網目分析法與節點分析法以應對各類電路計算題型。"
學員答題分佈
①2 安培0%
②3 安培0%
③4 安培0%
④5 安培0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
