Q17.

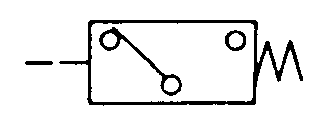

如下圖為
油壓 · 丙級 · 識圖 · Q17
難易度分析
2 / 5
本題考查對液壓元件標準圖形符號的記憶與辨識能力，需區分純液壓控制閥與機電轉換元件的符號差異，屬於基礎概念對照型題目。
正確答案：④壓力開關 之符號
④ 壓力開關 之符號:壓力開關的符號特徵為壓力感測元件與電氣接點組合，當系統壓力達到設定值時觸發電氣訊號輸出，符合圖示之機電整合符號結構。
錯誤選項解析
- ① 卸載閥:卸載閥的圖形符號為先導式溢流閥與電磁閥組合，具有外部洩油口與卸載控制功能，與圖示符號結構不符。
- ② 順序閥:順序閥的符號特徵為具有外部先導壓力控制與外部洩油口，用於控制執行元件的動作順序，與圖示不符。
- ③ 溢流閥:溢流閥（安全閥）的標準符號為箭頭偏離中位且彈簧對置，採內部洩油方式，用於限制系統最高壓力，與圖示符號不同。
Learning Tip
"本題核心考點為液壓元件圖形符號辨識。易混淆點在於壓力控制閥族（溢流閥、順序閥、卸載閥）的符號差異：關鍵在於辨認洩油方式（內部/外部）、先導控制來源及是否具備電氣輸出接點。實務上，壓力開關屬於機電轉換元件而非純液壓閥，其符號必含電氣接點圖示，此為解題關鍵。"
學員答題分佈
①卸載閥0%
②順序閥0%
③溢流閥0%
④壓力開關 之符號0%
此答題分佈是根據學員在 LongePass 模擬考等實際作答紀錄計算而成。與考友分享這道歷屆試題與詳細解析！
