Q25.

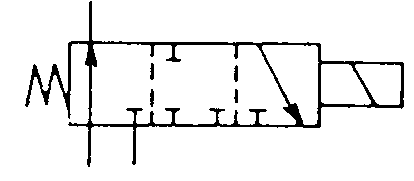

如下圖所示為幾口幾位換向閥？
油壓 · 丙級 · 識圖 · Q25
難易度分析
2 / 5
本題考查對液壓元件標準符號的基礎辨識能力，需區分符號中代表切換位置的方格數與流體通道的端口數，屬於基礎定義的直接應用。
正確答案：②三口二位
② 三口二位:三口二位換向閥具有三個油口（進油口P、工作口A、回油口T）與兩個切換位置，圖示符號中僅有兩個方格代表兩個工作位置，且可辨識出三個連接端口，符合此閥的標準表示法。
錯誤選項解析
- ① 三口三位:三口三位換向閥具有三個流體通路與三個工作位置，中間位置可實現油路封閉或卸載功能，但圖示符號僅顯示兩個切換位置，與三位閥的結構特徵不符。
- ③ 四口三位:四口三位換向閥應具有四個油口（P、A、B、T）與三個工作位置，圖示中端口數量與位置數均不吻合，四口閥通常用於控制雙動缸的進回油路。
- ④ 四口二位:四口二位換向閥具有四個油口與兩個切換位置，常用於雙動油壓缸的正逆轉控制，但圖示符號的端口數量為三口而非四口，故不正確。
Learning Tip
"換向閥的位數由符號中方格數量決定，口數則由外部連接的流體通路數計算。常考陷阱在於混淆「口」（port）與「位」（position）的定義，三口閥通常用於單動缸控制，而四口閥用於雙動缸控制，實務上需依據執行元件類型選擇正確的閥體配置。"
