Q28.

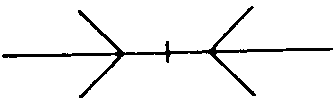

如下圖為
油壓 · 丙級 · 識圖 · Q28
難易度分析
2 / 5
本題考查液壓系統中各類元件符號的辨識能力，需精確區分功能相似或外觀接近的元件符號，屬於基礎的定義記憶型題目。
正確答案：①快速接頭
① 快速接頭:快速接頭符號用於液壓管路系統中，允許在不洩漏流體的情況下快速連接或斷開管路，其圖形特徵為帶有單向閥功能的耦合結構，符合 CNS 液壓符號標準。
錯誤選項解析
- ② 梭動閥:梭動閥的功能是將兩個壓力訊號中較高者輸出，符號呈現為三端口結構（兩個輸入端與一個輸出端），與圖中所示的快速接頭符號不同。
- ③ 止回閥:止回閥（單向閥）僅允許流體單向流動，防止逆流，其符號特徵為球體與閥座的組合圖形，與快速接頭的耦合結構符號有明顯差異。
- ④ 雙壓閥 之符號:雙壓閥（AND閥）需兩個輸入端同時有壓力訊號才會輸出，符號結構與梭動閥類似但邏輯功能不同，並非圖中所示的快速連接裝置符號。
Learning Tip
"液壓識圖題型常考各種閥類符號的辨識，需特別區分快速接頭（強調管路連接功能）、梭動閥（OR邏輯，選高壓輸出）、止回閥（單向流動）與雙壓閥（AND邏輯，雙輸入才輸出）的符號差異。實務上應熟記 CNS 液壓氣壓符號標準，避免將功能相近的閥類符號混淆。"
學員答題分佈
①快速接頭0%
②梭動閥0%
③止回閥0%
④雙壓閥 之符號0%
