Q15.

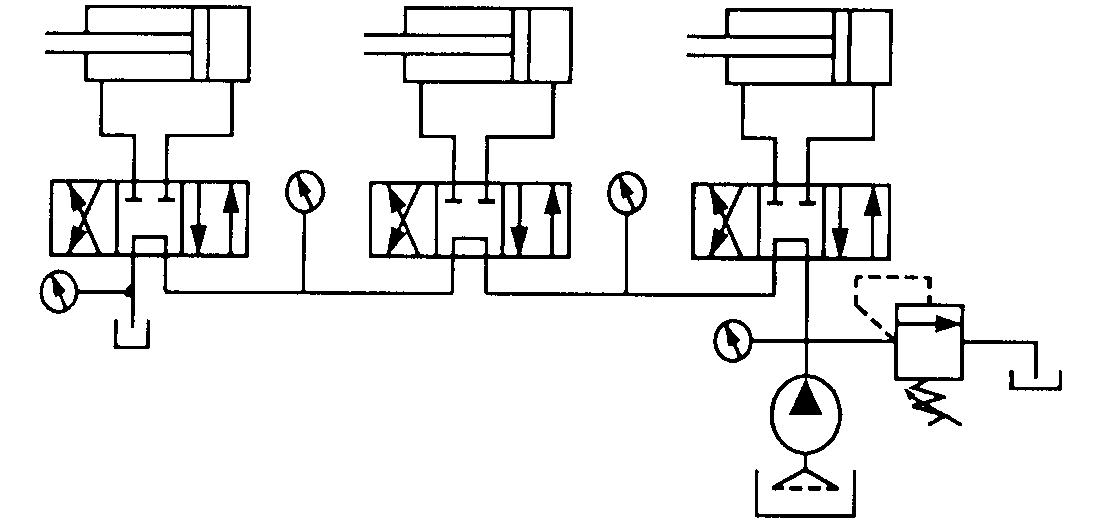

下圖為
油壓 · 丙級 · 運轉與調整 · Q15
難易度分析
2 / 5
本題要求考生能正確辨識液壓迴路的結構類型。只要掌握基礎的迴路符號定義與元件連接特徵，即可在選項中快速區分不同的迴路架構，屬於基本概念的應用題。
正確答案：④串聯 迴路
④ 串聯 迴路:串聯迴路是將多個致動器或控制閥依序串接於同一油路中，液壓油依序流經各元件，其特徵為上游元件的出口直接連接下游元件的入口，符合圖示之迴路架構。
錯誤選項解析
- ① 壓力降低:壓力降低迴路是透過減壓閥將主系統壓力降至所需之次級壓力，用於同一系統中不同執行元件需要不同工作壓力的場合，與圖示串聯結構無關。
- ② 量出調節:量出調節（Meter-out）屬於流量控制方式，利用節流閥安裝於致動器出口端以控制排油量，達到速度穩定之目的，此為控制手法而非迴路架構類型。
- ③ 順序:順序迴路是利用順序閥或壓力開關使多個致動器依照預設壓力條件依序動作，其核心在於壓力觸發的動作先後關係，與串聯供油結構不同。
Learning Tip
"此類題型常考迴路類型辨識，需熟悉串聯、並聯、順序、減壓等迴路的符號差異與油路走向。實務上，串聯迴路因各元件共享流量，易造成速度相互干擾，設計時需特別注意流量分配問題。"
