Q53.

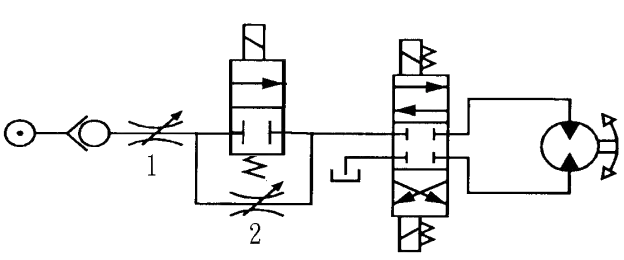

下圖中2/2 位電磁閥激磁後之回轉速度由
油壓 · 丙級 · 運轉與調整 · Q53
難易度分析
3 / 5
本題要求分析液壓迴路的結構，需正確區分元件在油路中的串聯與並聯位置，並判斷其對流量調節的實際影響，屬於考驗迴路邏輯分析能力的典型題目。
正確答案：①閥1
① 閥1:節流閥1位於主油路串聯位置，當2/2位電磁閥激磁導通後，液壓油經由此閥進入液壓馬達，其開度直接控制進入馬達的流量，進而決定回轉速度。
錯誤選項解析
- ② 閥2:節流閥2為旁通迴路配置，與2/2位電磁閥並聯，當電磁閥激磁導通時，油液主要走電磁閥主路徑，閥2不參與速度控制。
- ③ 閥1 與閥2:電磁閥激磁後油液走主路徑經閥1進入馬達，閥2處於旁通支路不影響流量，故並非兩者共同控制。
- ④ 止回閥 所控制:止回閥（單向閥）位於泵出口處，功能為防止油液逆流回油箱，不具備流量調節功能，無法控制回轉速度。
Learning Tip
"此題考進油節流調速迴路與旁通節流的區別。關鍵在於辨識閥件在油路中的串聯或並聯位置：串聯於主油路的節流閥控制執行元件速度，並聯於旁通支路的節流閥僅在特定閥位切換時才起作用。常考陷阱為混淆止回閥（防逆流）與節流閥（調流量）的功能差異。"
學員答題分佈
①閥10%
②閥20%
③閥1 與閥20%
④止回閥 所控制0%
