Q4.

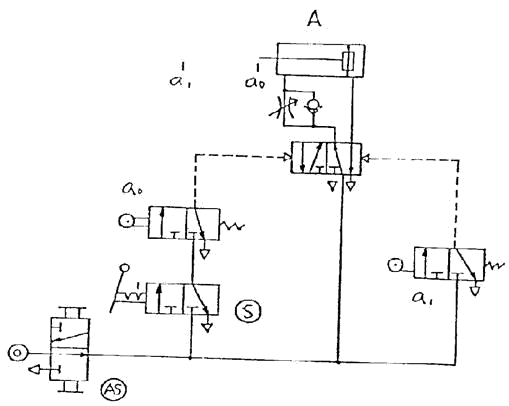

依照一般繪氣壓迴路圖原則，下圖中何者有錯誤？
氣壓 · 丙級 · 識圖 · Q4
難易度分析
3 / 5
本題考查氣壓迴路圖中元件符號與代號的對應關係，需精準區分速度控制元件與位置偵測元件的圖示差異，屬於需要對照標準繪圖規範的辨識題。
正確答案：③極限開關a0
③ 極限開關a0:圖中靠近氣壓缸處之元件實為節流閥附逆止閥（用於速度控制），卻被標註為「a₀」。a₀ 應為極限開關之代號，此處符號與標註不符，屬於繪圖錯誤。
錯誤選項解析
- ① 氣源開關(AS):氣源開關(AS) 為氣壓迴路之氣源處理組合，包含過濾器、調壓閥與油霧器，圖示符號與位置均符合標準繪圖原則，無錯誤。
- ② 啟動開關(S):啟動開關(S) 為手動操作之3/2方向閥，用於啟動迴路，其符號與配置符合一般氣壓迴路圖之繪製規範，無錯誤。
- ④ 氣壓缸A:氣壓缸A 為雙動缸，其圖示符號（含活塞、活塞桿與兩側氣口）符合標準表示法，無錯誤。
Learning Tip
"在氣壓迴路圖中，元件代號與圖示符號必須一致：a₀、a₁ 專指極限開關（偵測缸位置），節流閥附逆止閥則用於排氣節流速度控制，兩者不可混淆。常考陷阱為將速度控制閥誤標為極限開關代號，或將極限開關符號畫成流量控制閥。實務上，極限開關應以滾輪式閥符號表示，並正確配置於氣壓缸之行程端點位置。"
學員答題分佈
①氣源開關(AS)0%
②啟動開關(S)0%
③極限開關a00%
④氣壓缸A0%
