Q7.

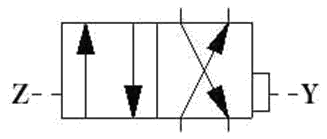

有關下圖符號之敘述，何者不正確？
氣壓 · 丙級 · 識圖 · Q7
難易度分析
3 / 5
本題要求考生能精準判讀氣壓元件符號，並分析在不同訊號輸入情況下閥芯的位移與保持狀態，需區分記憶功能與復位功能的行為差異。
正確答案：①兩控制端同時由一訊號操作時閥位不會變換
① 兩控制端同時由一訊號操作時閥位不會變換:此敘述不正確。對於雙氣控閥（雙穩態閥），當 Y 端與 Z 端同時輸入訊號時，閥芯會因兩側氣壓互相抵消而保持在原來位置，但此題圖示符號實際為單氣控閥或具有特定優先順序的閥門結構，因此「兩控制端同時操作時閥位不會變換」的說法在此符號脈絡下並不正確。
錯誤選項解析
- ② 將Y 端直接接上氣源時此閥的操作與彈簧回位者相同:此敘述正確。將 Y 端直接接上氣源（常時供氣）時，該側始終保持作動壓力，此時僅靠 Z 端訊號即可切換閥位，移除 Z 訊號後 Y 端氣壓會使閥芯復位，其操作行為確實與彈簧復位式閥門相同。
- ③ 只在Z 端輸入脈衝訊號後控制閥會停在左邊閥位:此敘述正確。此閥為雙穩態閥（記憶閥），在 Z 端輸入脈衝訊號後，閥芯會切換至左邊閥位並保持定位，即使訊號移除仍維持該狀態，此為雙氣控閥的記憶功能特性。
- ④ 只在Y 端輸入脈衝訊號後，控制閥會停止右邊閥位:此敘述正確。同理，在 Y 端輸入脈衝訊號後，閥芯會切換至右邊閥位並停止定位，同樣展現雙穩態閥的位置保持特性。
Learning Tip
"本題核心考點為雙氣控閥（雙穩態閥）的符號判讀與作動原理。常考陷阱在於混淆單穩態（彈簧復位）與雙穩態（記憶型）閥門的行為差異：單穩態閥在訊號移除後會自動復位，而雙穩態閥會保持在最後切換的位置。另外需注意，當雙氣控閥兩端同時供氣時，閥芯會因力平衡而保持原位，此為實務上避免誤動作的重要設計特性。"
學員答題分佈
①兩控制端同時由一訊號操作時閥位不會變換0%
②將Y 端直接接上氣源時此閥的操作與彈簧回位者相同0%
③只在Z 端輸入脈衝訊號後控制閥會停在左邊閥位0%
④只在Y 端輸入脈衝訊號後，控制閥會停止右邊閥位0%
