Q5.

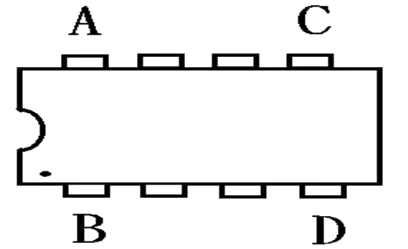

下圖IC 符號第一支接腳位置在
電腦硬體裝修 · 丙級 · 電腦、電子及電機機械識圖 · Q5
難易度分析
2 / 5
本題考查電子元件封裝的基礎識別能力，需將標準的接腳編號規則應用於圖形分析，屬於基本概念的直接運用。
正確答案：②Ｂ腳
② Ｂ腳:Ｂ腳位於IC封裝左下角，緊鄰圓點標記處，此為標準DIP封裝IC的第一支接腳位置，符合逆時針編號規則。
錯誤選項解析
- ① Ａ腳:Ａ腳位於IC封裝上方，並非第一支接腳位置。IC接腳編號應從缺口標記或圓點標記處開始計算。
- ③ Ｃ腳:Ｃ腳位於IC封裝右上角，並非第一支接腳。IC接腳編號從標記處開始，上方接腳編號應為最後幾支。
- ④ Ｄ腳:Ｄ腳位於IC封裝右下角，並非第一支接腳。DIP封裝IC的接腳編號採逆時針方向，從左下角標記處開始。
Learning Tip
"IC接腳識別要點：DIP封裝IC的第一支接腳位置可從半圓缺口或圓點標記處辨識，接腳編號採逆時針方向排列。實務操作中，若將IC方向裝反會導致電路無法正常運作，甚至損壞元件，因此正確識別第一支接腳位置為電路板維修與組裝的基本技能。"
學員答題分佈
①Ａ腳0%
②Ｂ腳0%
③Ｃ腳0%
④Ｄ腳0%
