Q117.

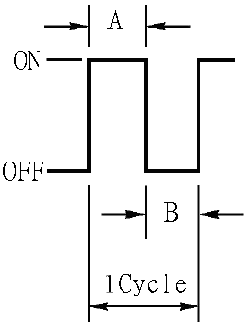

如圖所示，一工作週期（duty cycle）為
機器腳踏車修護 · 丙級 · 檢查、更換電系系統相關裝備 · Q117
難易度分析
2 / 5
此題考查電子電路基礎術語的定義，屬於基本概念的直接應用，只需掌握對應的定義公式即可完成判定。
正確答案：③A／（A＋B）
③ A／（A＋B）:A／（A＋B） 為正確的工作週期（duty cycle）定義。其中 A 代表導通時間（Ton），B 代表關閉時間（Toff），A＋B 即為完整週期（T），duty cycle = Ton / T × 100%。
錯誤選項解析
- ① A／B:A／B 僅將導通時間與關閉時間相除，並非工作週期的定義。此比值稱為空比（mark-to-space ratio），而非 duty cycle。
- ② B／A:B／A 是將關閉時間除以導通時間，與工作週期的定義完全相反。此計算方式在 PWM 控制中不具實際意義。
- ④ B／（A＋B）:B／（A＋B） 計算的是關閉時間佔總週期的比例，即空比（off-duty cycle），而非工作週期。此值等於 1 減去 duty cycle。
Learning Tip
"工作週期（duty cycle）是 PWM（脈衝寬度調變）控制的核心概念，定義為導通時間佔整個週期的百分比。常考陷阱在於混淆「導通時間／總週期」與「導通時間／關閉時間」。在機器腳踏車電系中，duty cycle 廣泛應用於點火正時控制、燃油噴射閥開啟時間、怠速馬達控制等場景，實務上需以示波器量測波形並準確判讀 Ton 與 Toff 區間。"
