Q40.

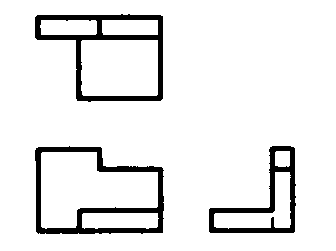

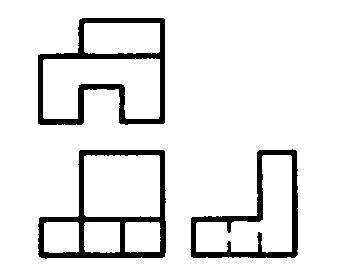

電腦輔助立體製圖 丙級 立體圖 第 40 題 題目 圖片左圖正確之立體圖為何？

電腦輔助立體製圖 · 丙級 · 立體圖 · Q40

難易度分析

3 / 5

本題考驗將二維投影圖還原為三維空間結構的能力。選項之間在幾何特徵上有微小差異，必須精確比對各視圖的投影輪廓與細節特徵，才能排除高度相似的干擾項。

正確答案：③電腦輔助立體製圖 丙級 立體圖 第 40 題 選項 ③ 圖片

③ 電腦輔助立體製圖 丙級 立體圖 第 40 題 選項 ③ 圖片:此立體圖正確呈現L型基座與垂直牆頂部的矩形凹槽，其俯視圖與正視圖的投影輪廓完全符合題目給定的二維視圖。

錯誤選項解析

  • ① 電腦輔助立體製圖 丙級 立體圖 第 40 題 選項 ① 圖片:此立體圖之底座前端有凹槽缺口，但題目正視圖顯示底座應為完整實體，與投影關係不符。
  • ② 電腦輔助立體製圖 丙級 立體圖 第 40 題 選項 ② 圖片:此立體圖之垂直牆頂部凹槽位置偏移且底座前方有額外切角，無法對應至題目的俯視圖與正視圖輪廓。
  • ④ 電腦輔助立體製圖 丙級 立體圖 第 40 題 選項 ④ 圖片:此立體圖之垂直牆厚度與凹槽深度比例異常，導致正視圖中水平線段的位置與題目給定視圖不一致。
Learning Tip

"多視圖投影對應原則：解讀立體圖時，需同時驗證俯視圖（由上往下看）與正視圖（由前向後看）的輪廓線是否吻合。常見陷阱在於忽略隱藏線或凹槽的深度與位置，建議先確認主要幾何形狀（如L型基座），再逐一比對細部特徵（如切口、凹槽）在各視圖中的投影表現。"
