Q41.

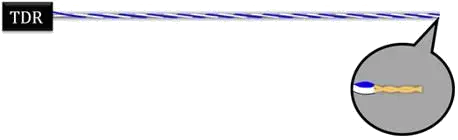

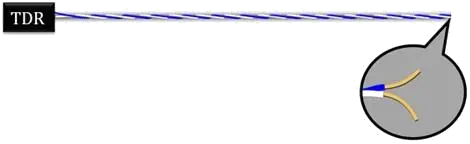

左圖中之TDR 軌跡是下列哪一種？
通信技術(電信線路) · 丙級 · 儀表及工具使用 · Q41
難易度分析
3 / 5
本題需結合傳輸線狀態與 TDR 示波器波形圖進行視覺判讀。考生必須能夠辨識脈衝在傳輸線末端發生反射時，其波形電壓的正負極性變化，並將其與特定的物理連接狀態（如開路、短路或阻抗匹配）進行邏輯對應，屬於圖形解析與物理概念結合的應用題型。
正確答案：②
② :此軌跡顯示脈衝發出後在末端出現正向反射波（與入射波同極性），代表傳輸線末端為開路狀態。開路時反射係數為+1，反射波與入射波疊加使電壓加倍，符合題目圖中纜線末端導體分離未連接的情況。
:此軌跡顯示脈衝發出後在末端出現正向反射波（與入射波同極性），代表傳輸線末端為開路狀態。開路時反射係數為+1，反射波與入射波疊加使電壓加倍，符合題目圖中纜線末端導體分離未連接的情況。錯誤選項解析
- ①
:此軌跡顯示脈衝發出後無任何反射波，代表傳輸線末端為阻抗匹配狀態（負載阻抗等於特性阻抗），訊號能量完全被吸收而無反射。 - ③
:此軌跡顯示脈衝發出後在末端出現負向反射波（與入射波反極性），代表傳輸線末端為短路狀態。短路時反射係數為-1，反射波極性相反，與題目開路情況不符。 - ④
:此軌跡顯示脈衝發出後在中間位置出現雙極性反射波（先負後正），代表傳輸線中段存在阻抗不連續點（如接頭不良、線徑變化或部分損傷），而非末端開路的情況。
Learning Tip
"TDR（時域反射儀）利用脈衝反射原理判斷纜線故障類型：開路產生正向反射波、短路產生負向反射波、阻抗匹配則無反射波。常考陷阱為混淆開路與短路的反射波極性，切記開路反射係數為正（+1）、短路反射係數為負（-1）。實務上可依據反射波出現的時間計算故障點距離。"
