Q202.

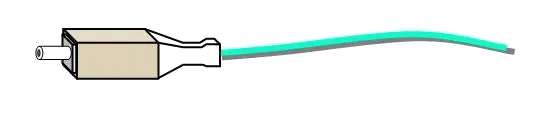

下圖是什麼型式的連接器？
通信技術(電信線路) · 丙級 · 線路工程 · Q202
難易度分析
2 / 5
此題需結合視覺影像判斷連接器的外觀幾何形狀與插拔結構。難度在於考生必須準確區分連接器的物理型式（外殼與固定方式）與端面研磨技術之間的概念差異，避免將描述研磨方式的術語誤認為連接器的物理型號。
正確答案：①SC 連接器
① SC 連接器:SC 連接器採用方形外殼與推拉式插拔機構，具有結構緊湊、插拔方便的特點，廣泛應用於光纖通訊系統的配線架與光端設備中。
錯誤選項解析
- ② FC 連接器:FC 連接器採用螺紋旋緊式固定機構而非推拉式設計，主要用於高振動環境或精密量測設備，其外觀為圓形金屬套筒結構，與圖中方形結構不符。
- ③ APC 連接器:APC並非獨立的連接器型式，而是指斜面物理接觸（Angled Physical Contact）的研磨拋光方式，通常端面呈8度斜角以減少背向反射，可應用於 SC 或 FC 等連接器上。
- ④ Expended Beam 連接器:Expanded Beam 連接器利用透鏡準直技術將光束擴展後傳輸，主要用於惡劣環境（如軍事、航太）以防止灰塵影響，其結構與一般接觸式連接器差異顯著。
Learning Tip
"光纖連接器的辨識重點在於外殼形狀與固定機構：SC 為方形推拉式、FC 為圓形螺紋式、ST 為圓形卡榫式。需注意 APC/UPC 屬於端面研磨類型而非連接器本體型號，考試常將此概念混淆出題。實務上 SC 連接器因成本低、操作簡便，為目前FTTH 光纖到府最主流的連接器型式。"
學員答題分佈
①SC 連接器0%
②FC 連接器0%
③APC 連接器0%
④Expended Beam 連接器0%
