Q12.

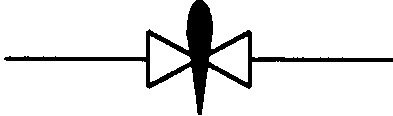

下圖為何種閥？
工程泵(幫浦)類檢修 · 丙級 · 識圖 · Q12
難易度分析
2 / 5
此題考查對標準 P&ID 閥類圖例的辨識能力。由於各類閥門符號外觀相似，僅在細節特徵上有微小區別，考生需能精確區分不同閥類的視覺符號特徵方能正確作答。
正確答案：④針閥
④ 針閥:針閥的符號特徵為兩個對稱三角形中間穿過一條垂直線（代表針桿/閥桿），用於微量流量調節，圖中符號完全符合此標準 P&ID 圖例。
錯誤選項解析
- ① 逆止閥:逆止閥（止回閥）的符號特徵為單向三角形箭頭加圓球或傾斜擋板，用於防止流體逆流，與圖中雙三角形對稱符號不符。
- ② 關斷閥:關斷閥（截止閥/球閥類）的符號通常為兩個三角形中間加橫線或圓形，用於完全切斷流路，與圖中帶垂直針桿的符號不同。
- ③ 球閥:球閥的符號為圓形中間穿過一直線，代表球體旋轉結構，用於快速開關，與圖中雙三角形加垂直針桿的符號明顯不同。
Learning Tip
"閥類符號辨識為識圖科目的常考重點。關鍵區分：逆止閥有單向箭頭、球閥為圓形加直線、針閥為雙三角形加垂直針桿。實務上針閥常用於儀表取樣與精密流量控制，不可與一般關斷閥混用。"
學員答題分佈
①逆止閥0%
②關斷閥0%
③球閥0%
④針閥0%
